Nuasol Kit de montage pour toit en tuiles - Kit d'extension 1 module
40,46 €
*20% TVA incl., livraison gratuite
Délai de livraison 2-4 jours ouvrables
EN STOCK
SKU
4252023114684

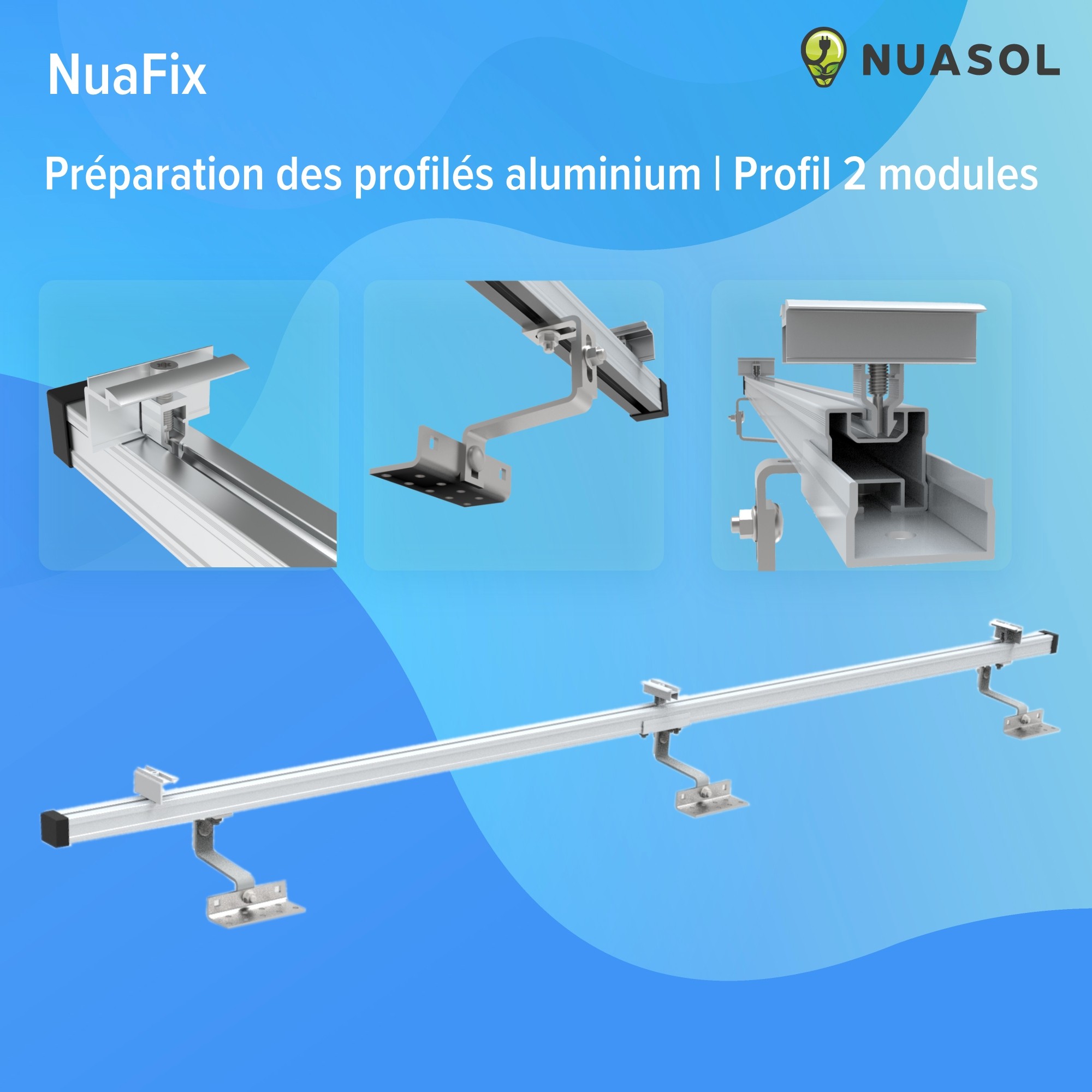

La préparation
1 : Relier les profilés en aluminium 2 : Fixer le crochet de toit en dessous du profilé 3 : Insérer l'agrafe centrale au-dessus jusqu'au milieu 4 : Fixer les agrafes d'extrémité sur les extrémités 5 : Placer les embouts
Tout y est !

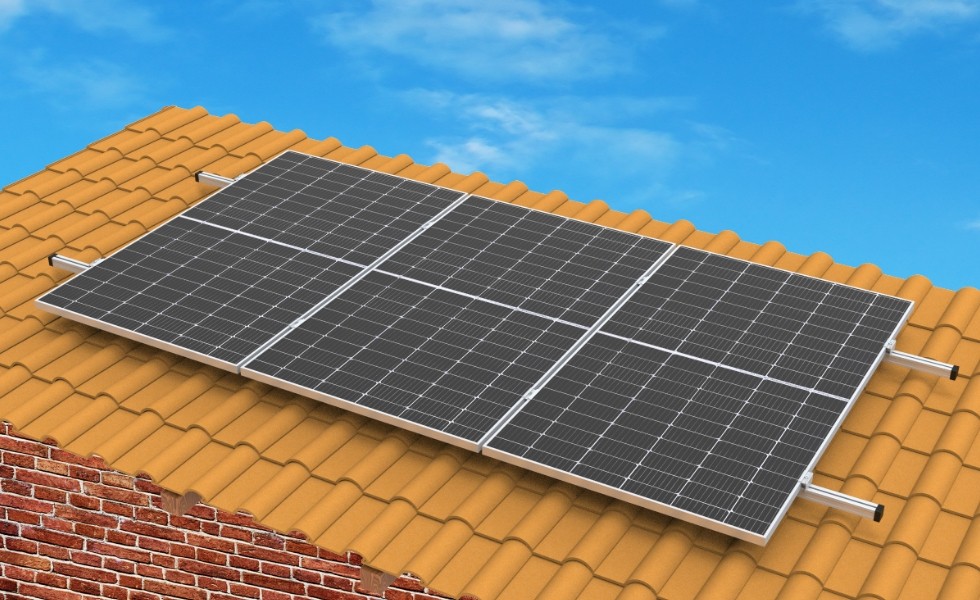

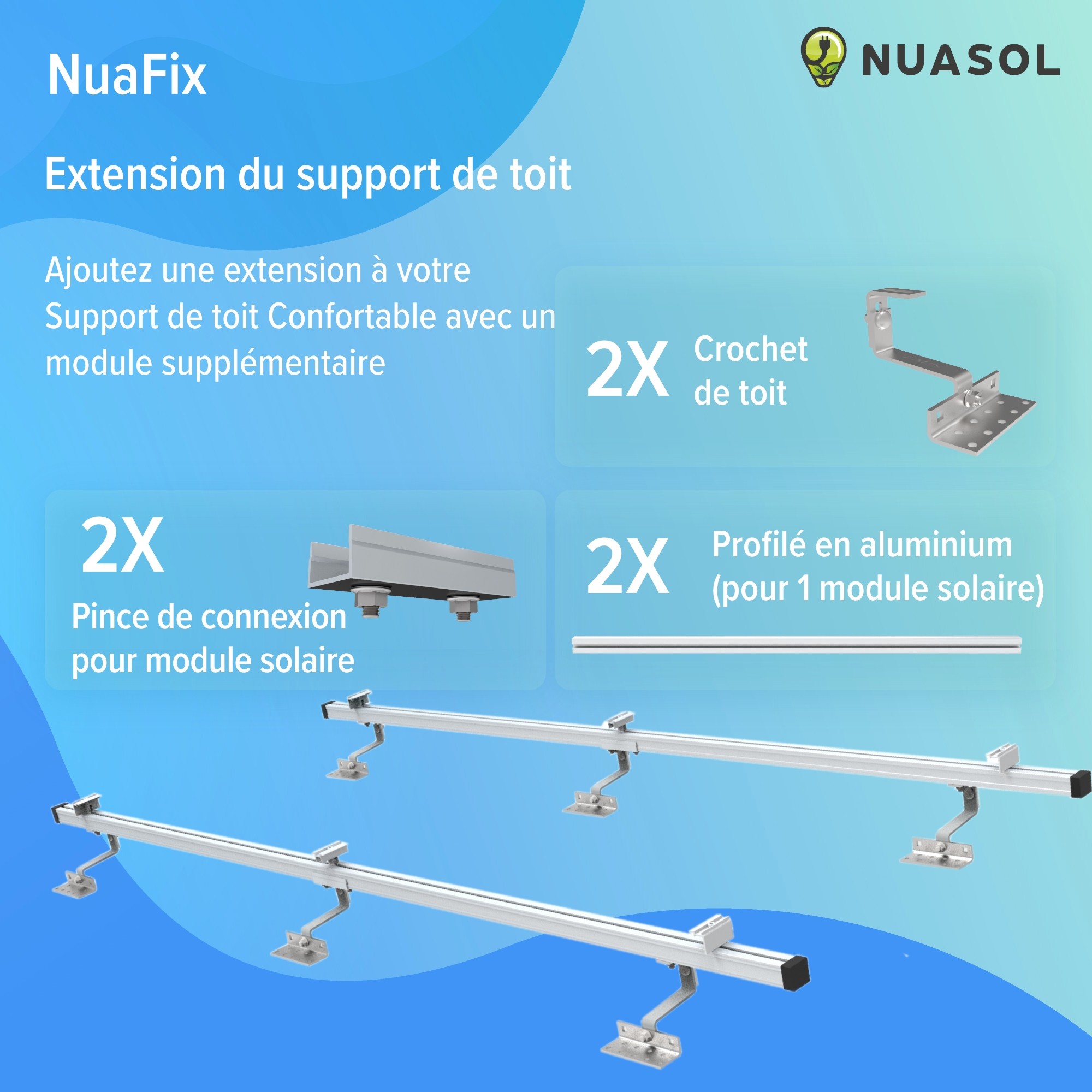

Le kit d'extension de support de toit vous permet d'ajouter un autre panneau solaire à votre profilé en aluminium, ce qui vous fait gagner de la place.

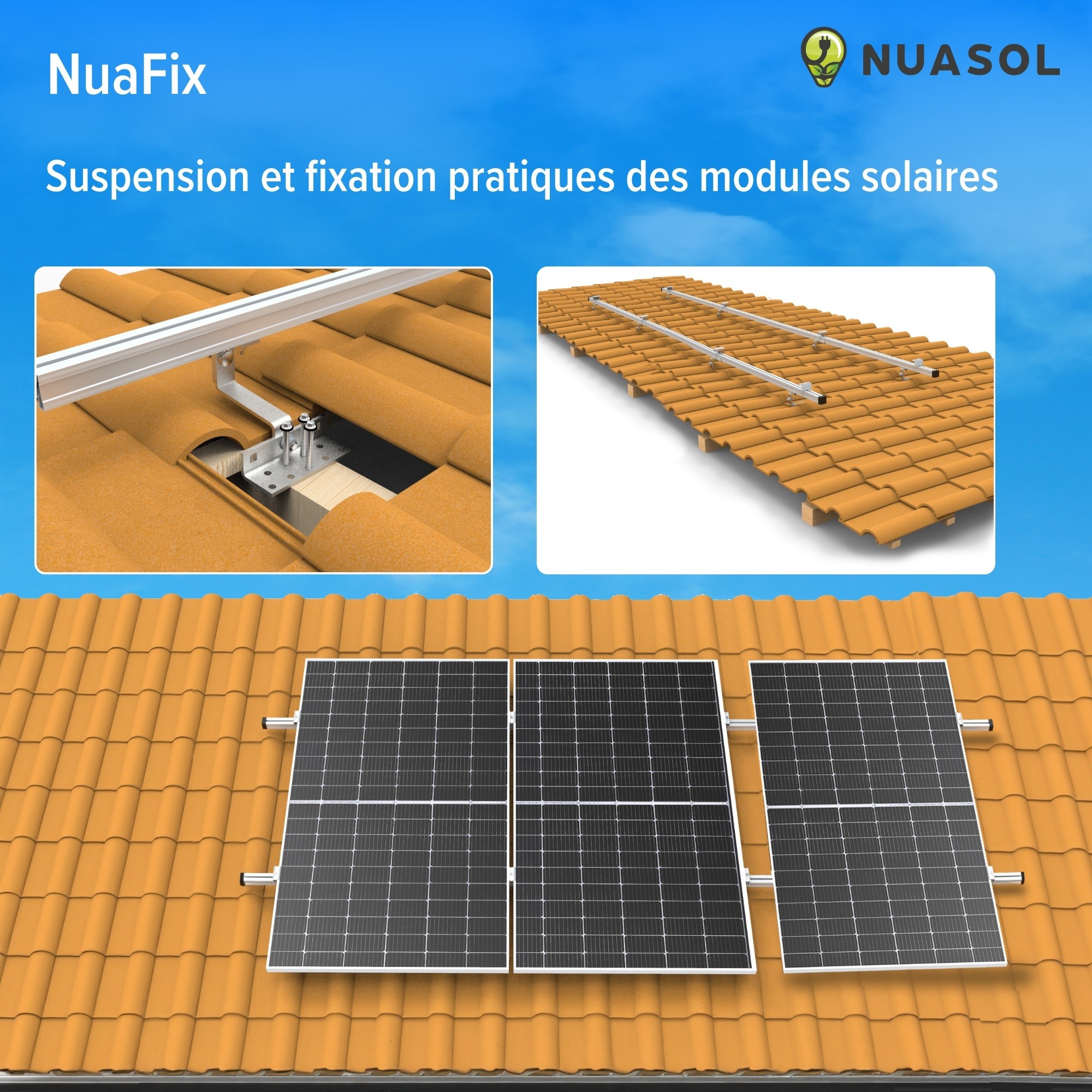

Fixation simple
1 : Préparer les profilés 2 : Soulever les tuiles 3 : Visser les crochets de toit 3 : Accrocher les modules solaires 4 : Serrer les pinces centrales et d'extrémité.
Convient pour les panneaux solaires d'une hauteur de 35 mm !

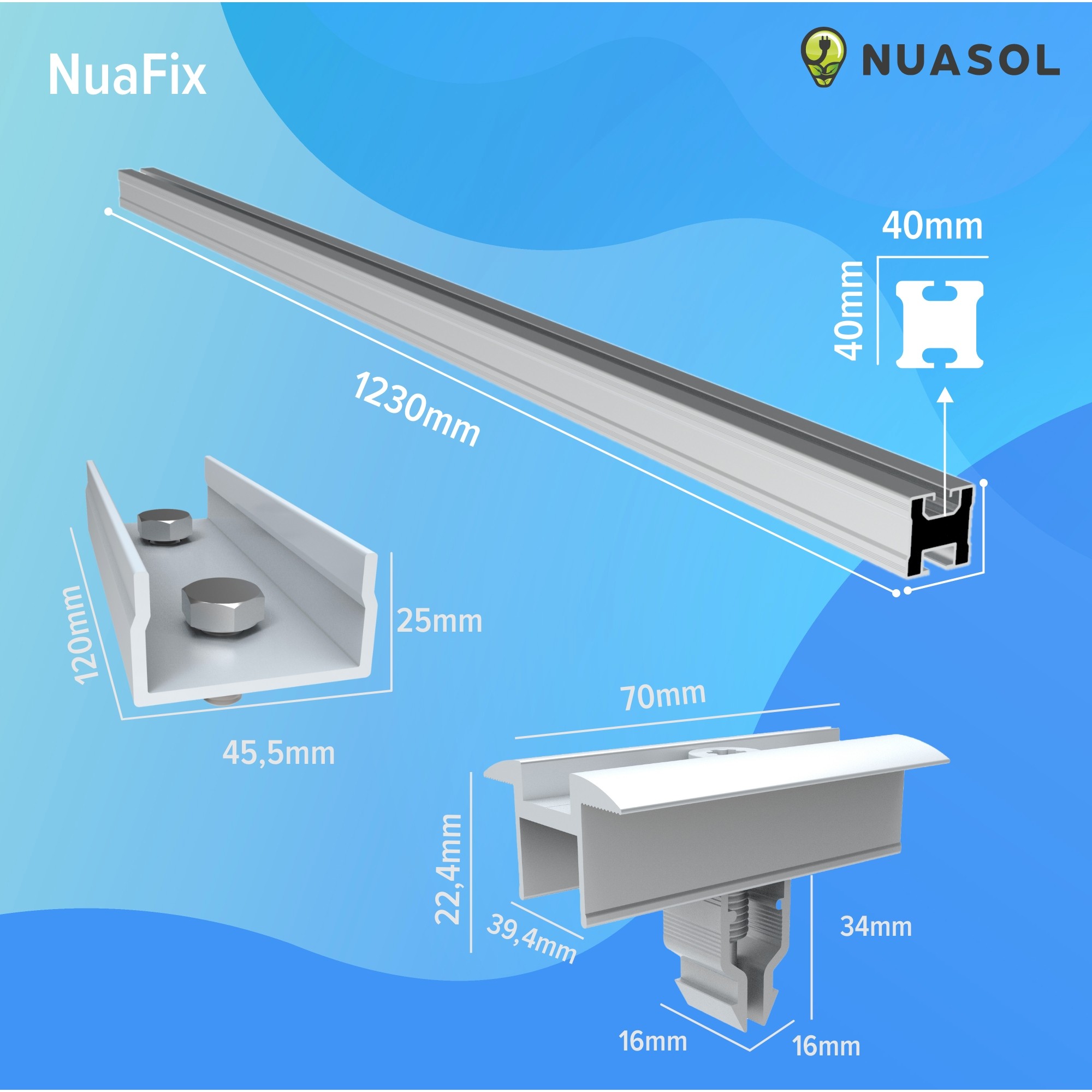

Détails
- Dimensions du profilé seul : 1230 x 40 x 40 mm
- Assemblage : 120 x 45,5 x 25 mm
- Dimensions de l'attache centrale : 70 x 39,4 x 22,4 mm
Kit de vis
Vous fixez très facilement les crochets de toit sous les tuiles à l'aide des vis à bois en acier inoxydable. Le module solaire est fixé au profilé en aluminium à l'aide des pinces.

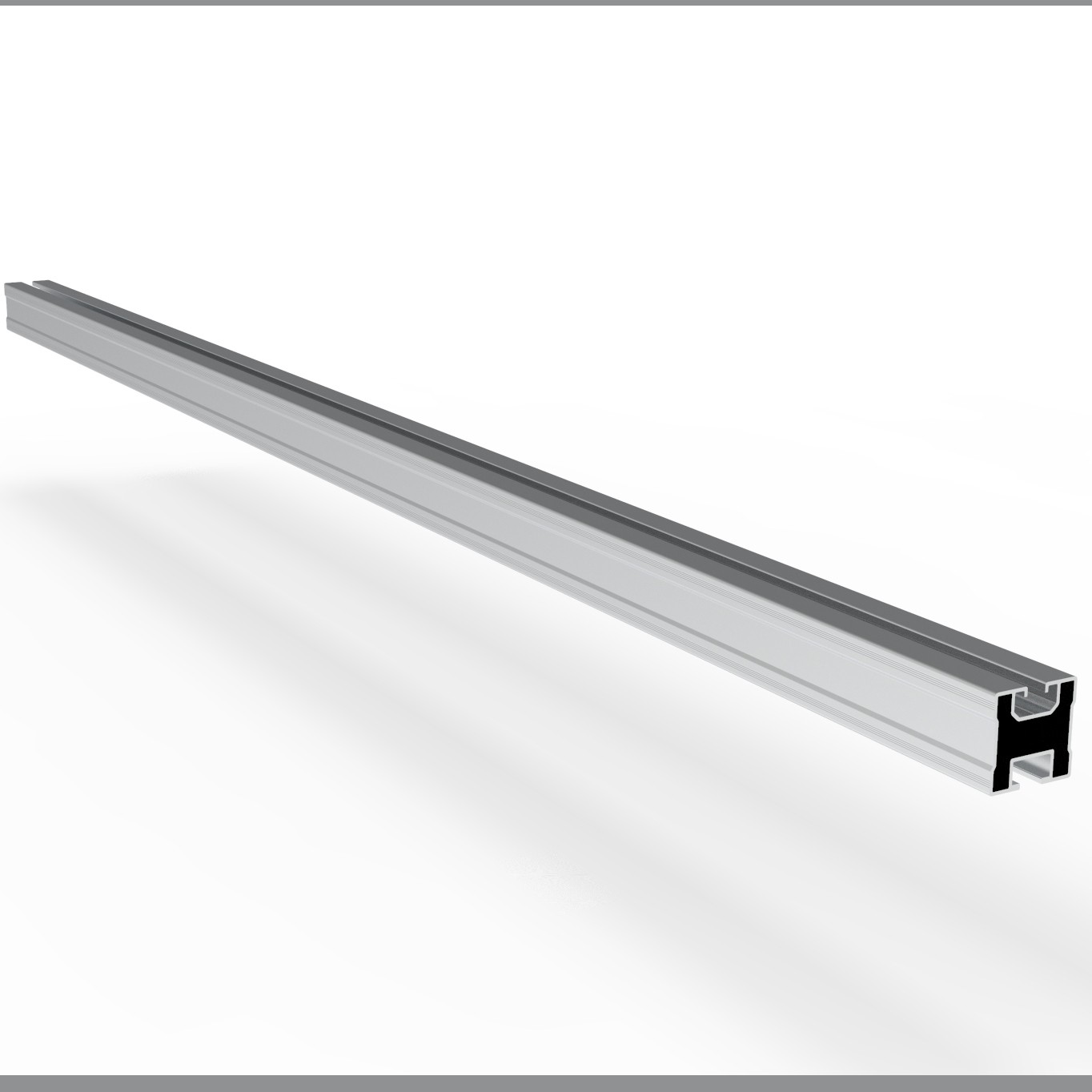

Profilé en aluminium
Le profilé en aluminium AL5005-T5 de haute qualité se distingue par sa résistance aux intempéries et peut accueillir des panneaux solaires d'une largeur maximale de 1230 mm.
Crochets de toit
Nos équerres en Z fabriquées en acier inoxydable et résistantes aux intempéries sont entièrement prémontées. Nos crochets de toit spéciaux sont conçus pour le démontage de rails en aluminium, de rails profilés, de rails de fixation et pour accueillir des modules photovoltaïques ou des installations solaires.

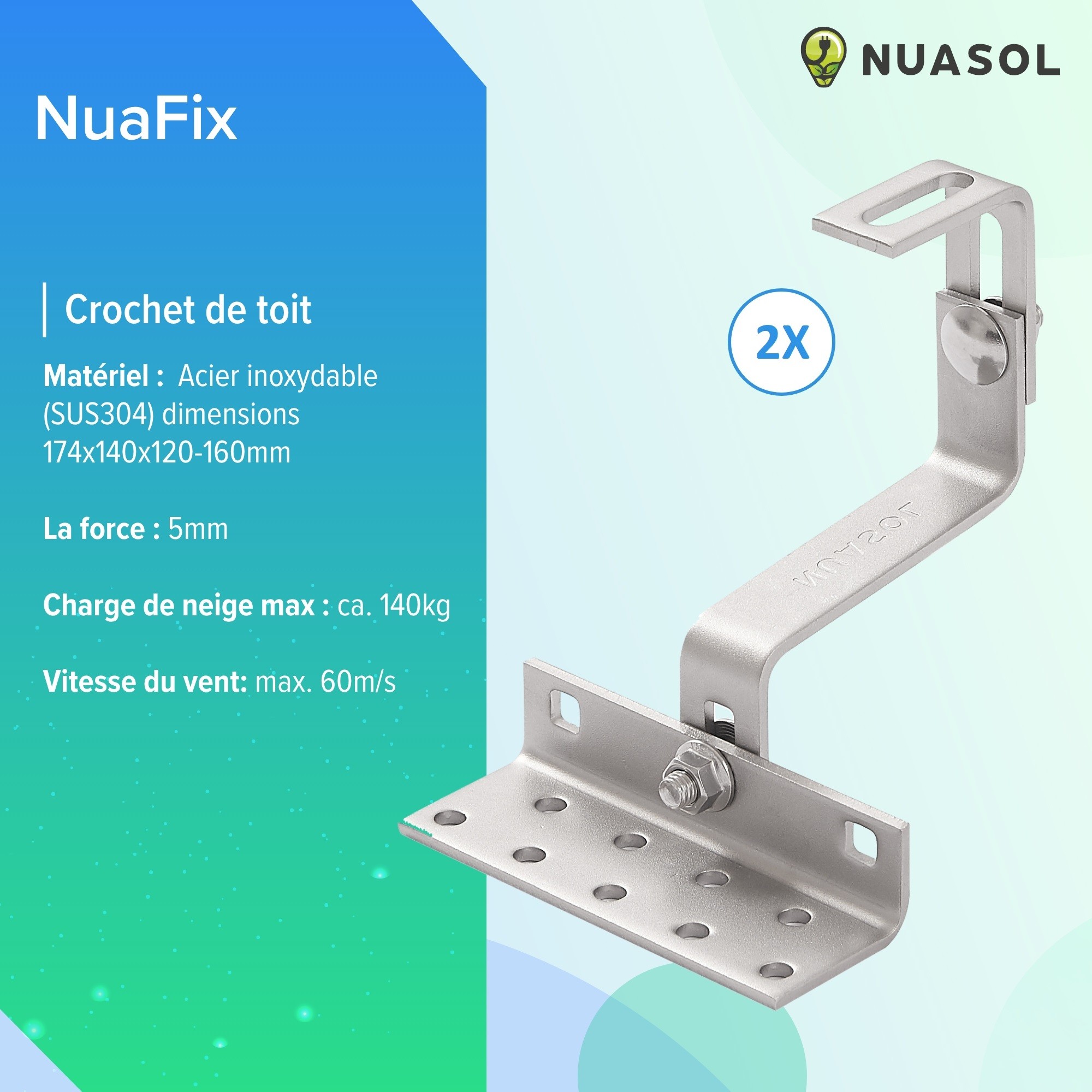

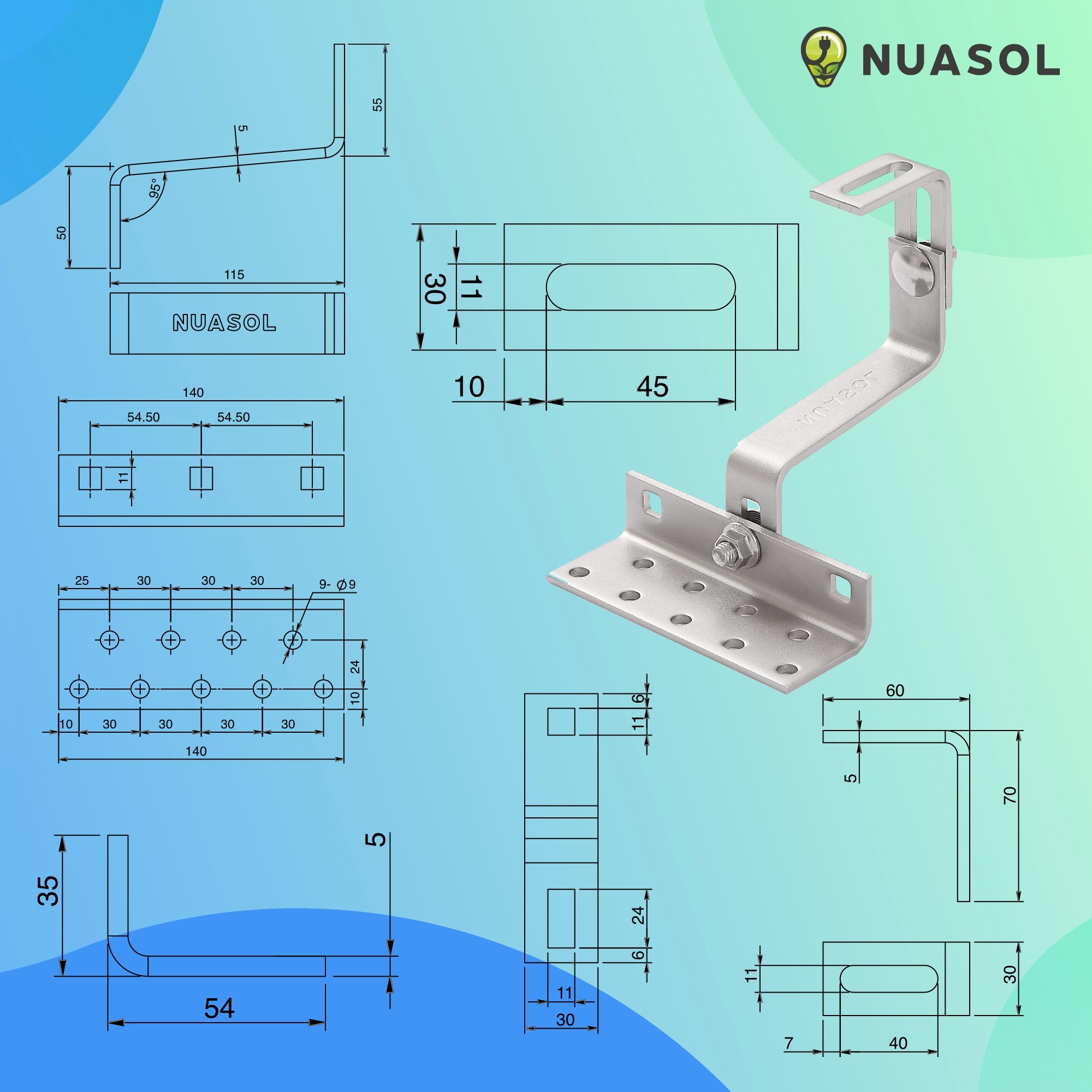

Crochets de toit NuaFix en détail
- Matériau : acier inoxydable (SUS 304) | Crochet en acier plat : 60 x 30 x 5 mm
- Longueur intérieure du crochet : 115 mm | Dimensions de la plaque de base : 140 x 54 x 5 mm
- Trous de fixation : 9 x 9 mm décalés | Réglage en hauteur de la plaque de base : 44-47 mm
- Réglage en hauteur du crochet en acier plat : 60-92 mm | Mesure du trou oblong : 45 x 11 mm
- Réglage en hauteur total : 120-160 mm Dimensions totales : 174 x 140 x 120-160 mm | Vis adaptée : M10x25 A2 acier inoxydable
SKU
4252023114684
Dimensions de la plaque de base
140 x 54 x 5 mm

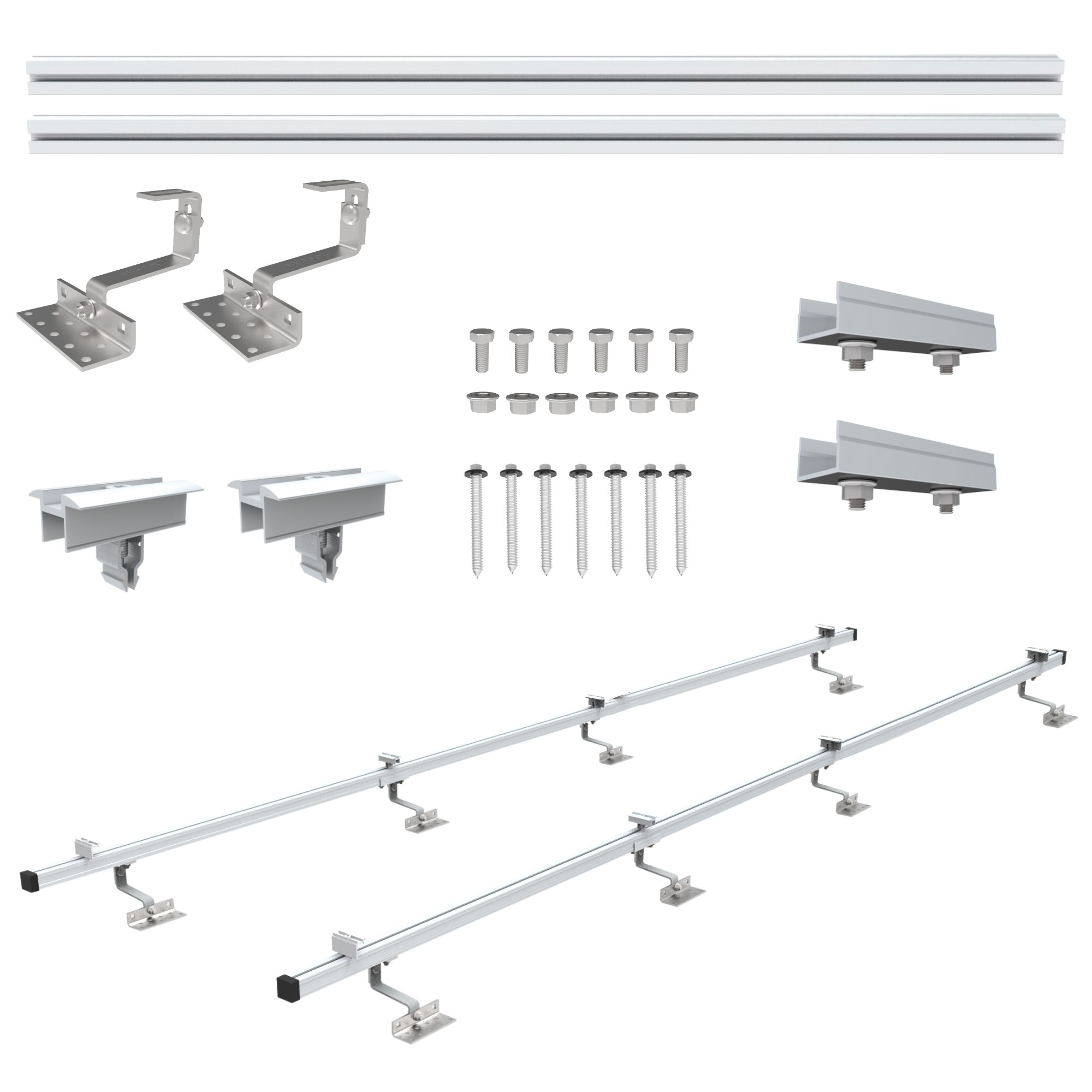

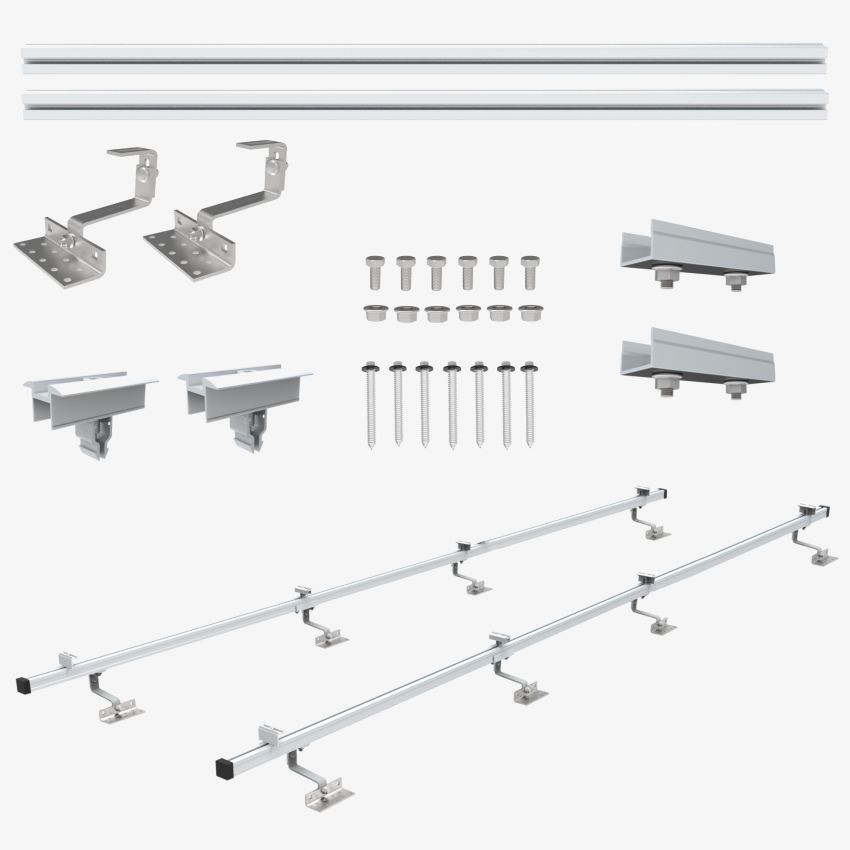

Étendue De La Livraison
- Rail de montage 1230mm 2x
- 40x40 connecteur de rail 2x
- Pince intermédiaire 2x
- Vis à tête hexagonale 2x
- Écrou de bride 2x
- Crochet de toit réglable 2x (2x pied en L ; 2x pièce en Z ; 2x articulation en L ; 4x vis de serrure M10x25 ; 4x écrous à bride M10)
- Vis à bois 6x
Trous de fixation
9 x 9mm en quinconce
Crochet en acier plat
60 x 30 x 5 mm
Réglage de la hauteur Crochets en acier plat
60-92 mm
Réglage de la hauteur de la plaque de base
44-47 mm
NONE
MIT DEM KAUF DIESER AUKTION VERSICHERN SIE FOLGENDE ANGABEN: DIE BEDINGUNGEN LAUT §12 ABS. § USTG WERDEN ERFÜLLT:
1. ANLAGE UNTER 30 KW PEAK
2. AUF ODER IN DER NÄHE VON PRIVATWOHNUNGEN, PRIVATHÄUSERN, WOHNUNGEN SOWIE ÖFFENTLICHEN UND ANDEREN GEBÄUDEN, DIE FÜR DAS GEMEINWOHL DIENENDE TÄTIGKEITEN GENUTZT WERDEN, GARTENLAUBE, DIE AUCH ZU WOHNZWECKEN GENUTZT WIRD
3. ICH BIN PRIVATPERSON UND BETREIBER DER ANLAGE
4. KEIN GEWERBLICHER WEITERVERKAUF
5. HAFTUNG DES KUNDEN FÜR FALSCHE ANGABEN
6. ALLE ERWORBENEN TEILE WERDEN AUSSCHLIESSLICH IN DER ANLAGE VERBAUT UND SIND WESENTLICHE KOMPONENTEN FÜR DEN BETRIEB DER PV-ANLAGE. WEITERE NACHWEISE ÜBER DEN VERBAU DER ANLAGE KÖNNEN BEI BEDARF VON MIR ERBRACHT WERDEN.
Marque
NuaSol
Désignation Du Modèle
NS-HE-ZDME1
Nombre De Colis
1
Substrats Adaptés
Toit de tuiles
Dimensions du profilé en aluminium
1230 x 40 x 40 mm
Dimensions de la pince d'extrémité du profilé
pas de
Dimensions de la pince centrale du profilé
70 x 39,4 x 22,4 mm
Dimensions du raccord de profil
120 x 45,5 x 25 mm
Dimensions de l'embout profilé
pas de
Famille de produits
Roof Mounting Kit
