Kit de montage Nuasol photovoltaïque pour toit en tuiles - 2 module

94,95 €

*20% TVA incl., livraison gratuite

Délai de livraison 2-4 jours ouvrables
EN STOCK
SKU
4252023114660
Product Image 1

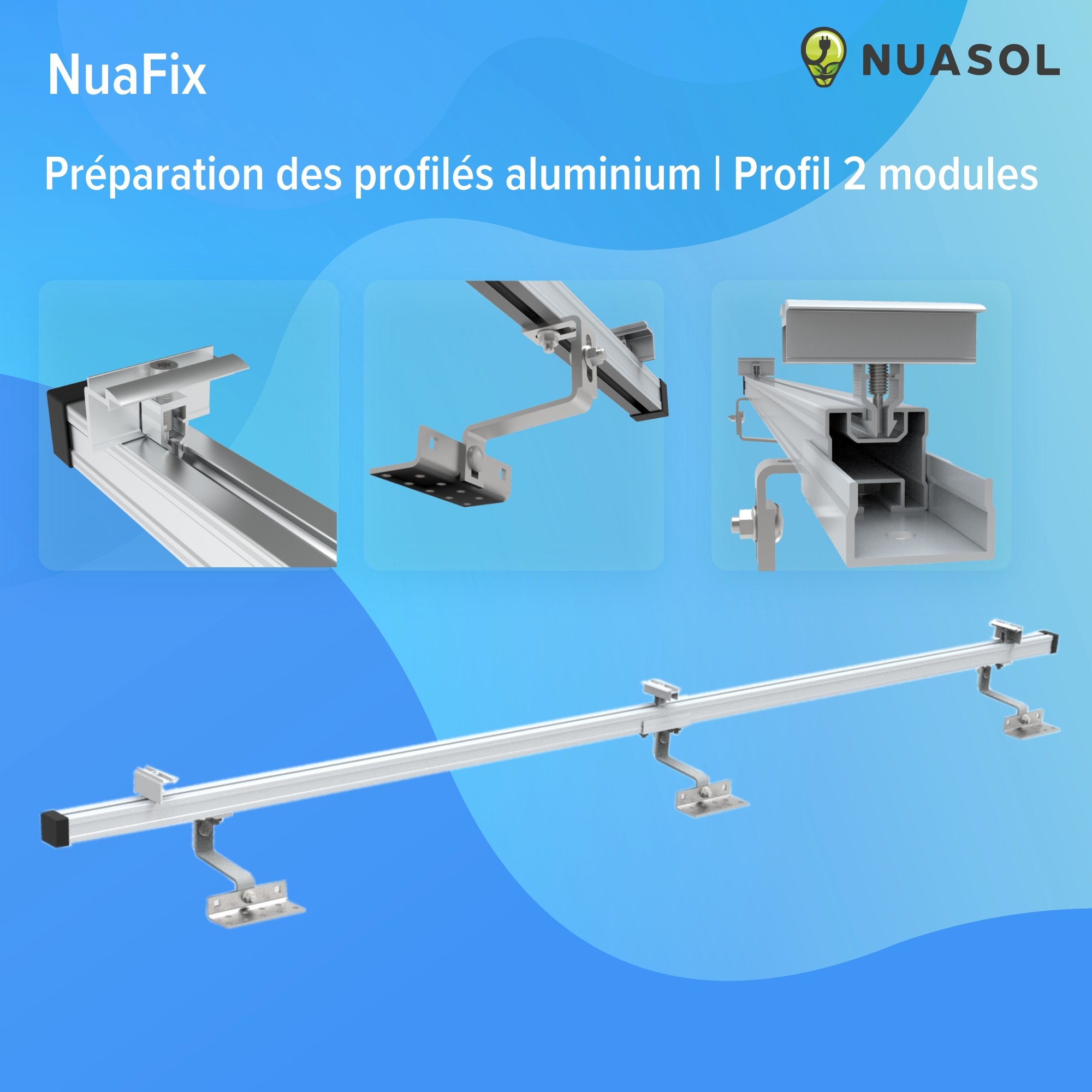

La préparation
1 : Fixer les crochets de toit en dessous du profilé 2 : Fixer les pinces d'extrémité sur les extrémités 3 : Placer les capuchons d'extrémité

Product Image 2

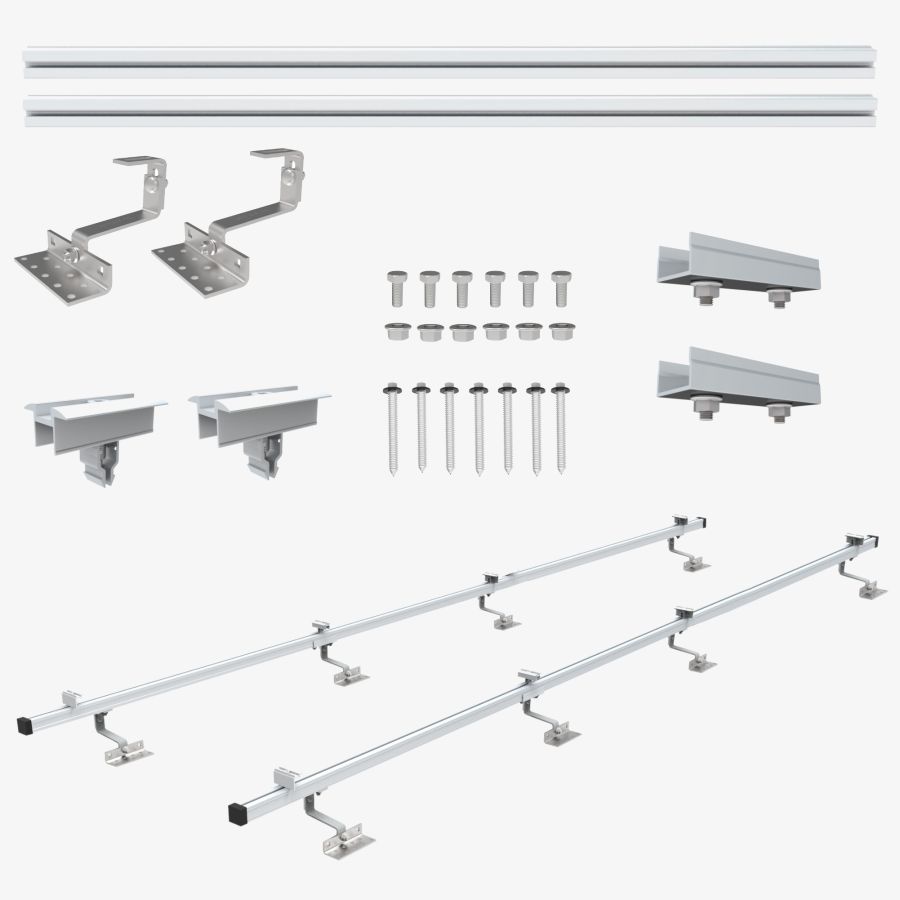

Tout y est !
Ce kit complet de support pour panneaux solaires contient tous les composants nécessaires à l'installation d'un panneau solaire sur le toit d'une maison.

Product Image 3

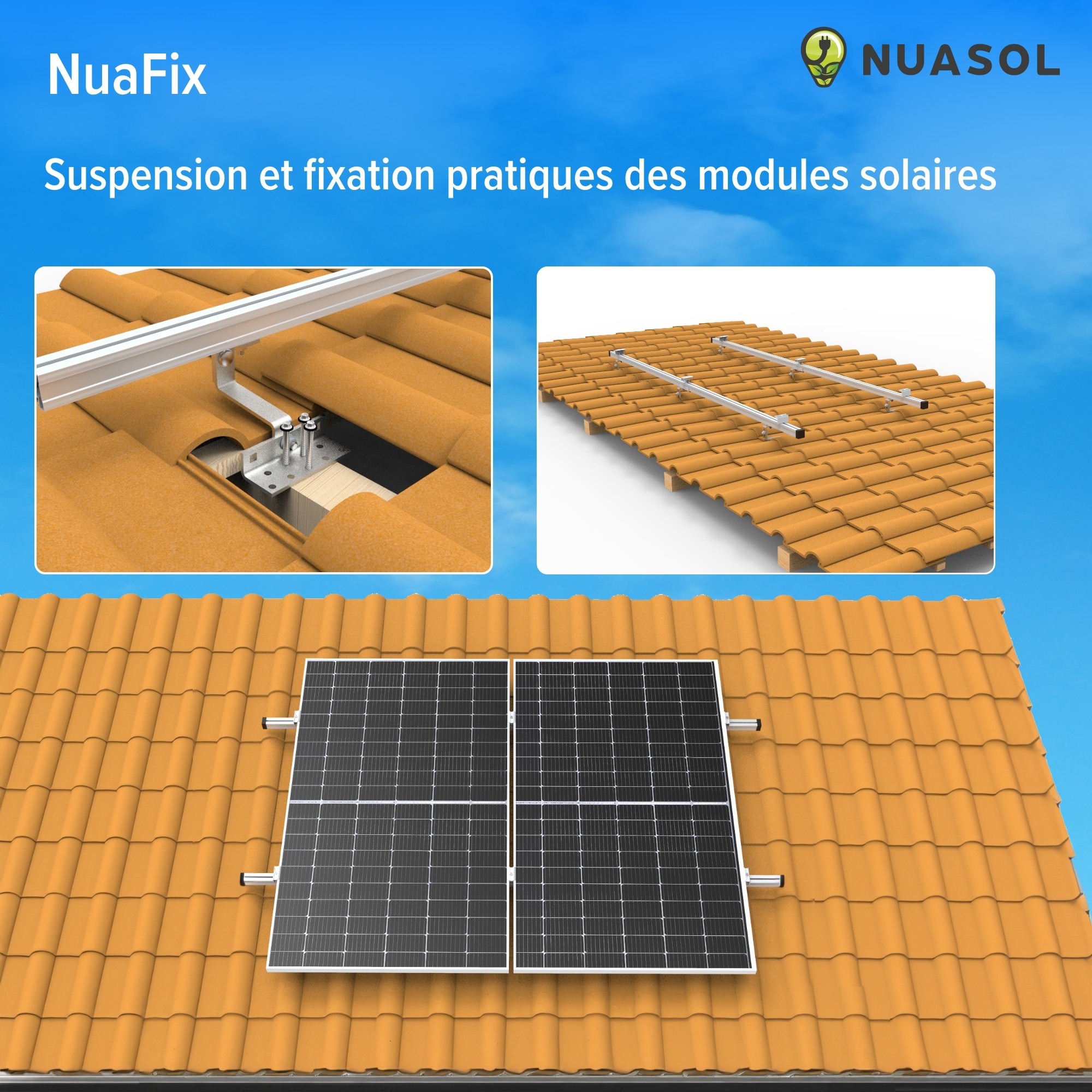

Fixation simple
1 : Préparer les profilés 2 : Soulever les tuiles 3 : Visser les crochets de toit 3 : Accrocher les modules solaires 4 : Serrer les pinces d'extrémité.
Convient aux panneaux solaires d'une hauteur de 35 mm !

Product Image 4

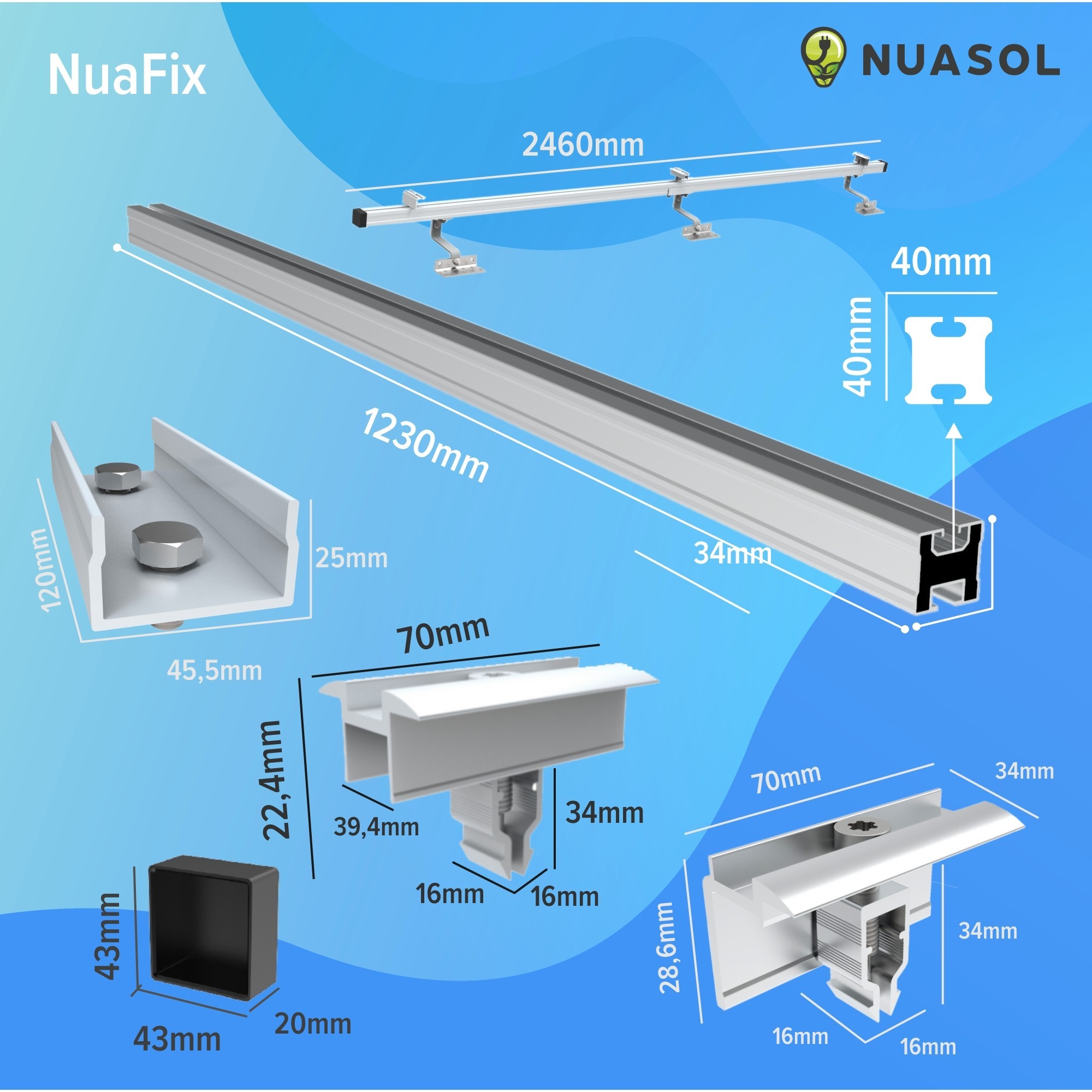

Détails
  • Dimensions du profilé : 1230 x 40 x 40 mm Longueur totale 2460 mm
  • Dimensions du raccord : 120 x 45,5 x 25 mm
  • Dimensions de l'attache d'extrémité : 70 x 34 x 28,6 mm
  • Dimensions de l'embout : 43 x 20 x 43 mm

Product Image 5

Kit de vis
Vous fixez très facilement les crochets de toit sous les tuiles à l'aide des 18 vis à bois en acier inoxydable. Le module solaire est fixé au profilé en aluminium à l'aide des pinces.

Product Image 6

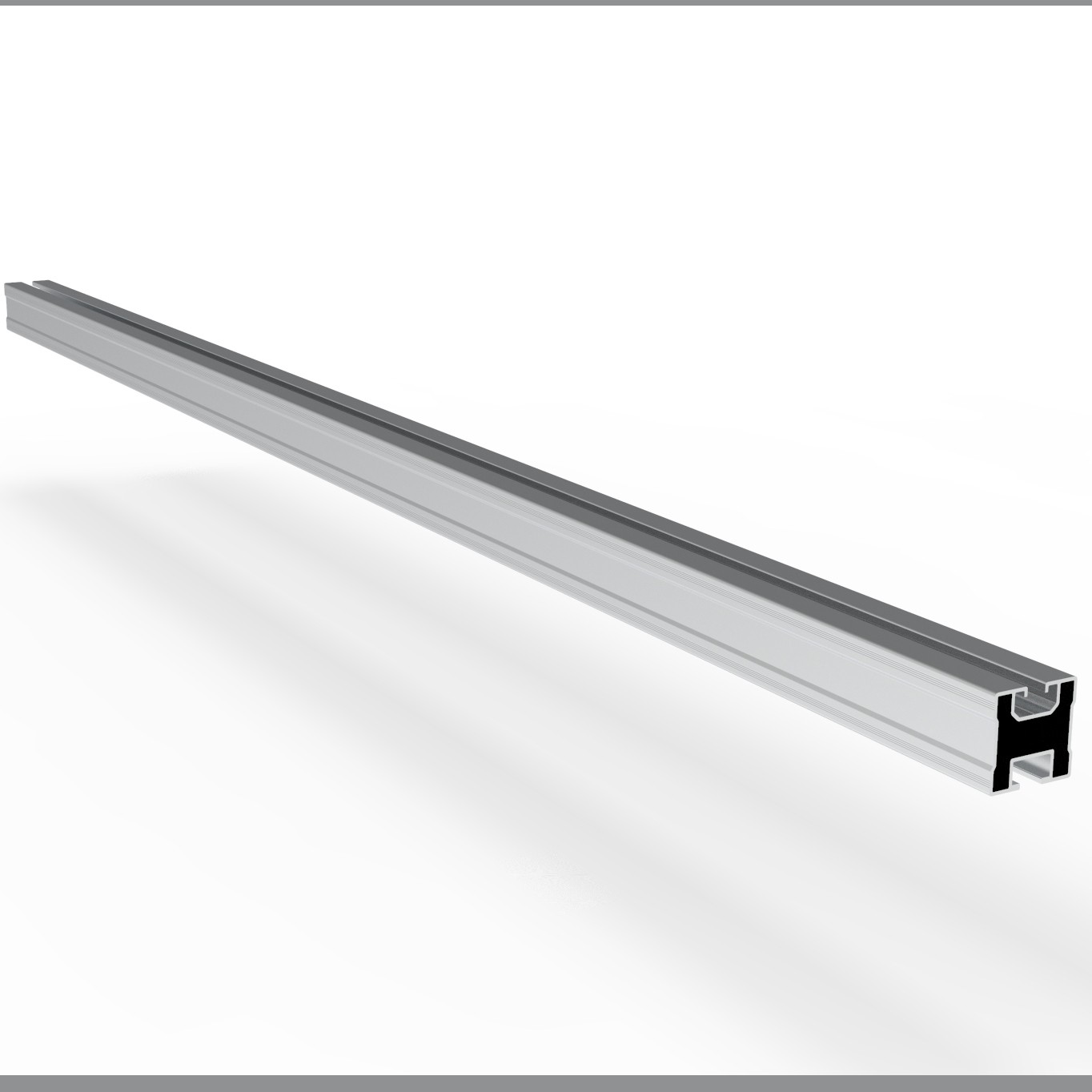

Profilé en aluminium
Le profilé en aluminium AL5005-T5 de haute qualité se distingue par sa résistance aux intempéries et peut accueillir des panneaux solaires d'une largeur maximale de 1230 mm.

Product Image 7

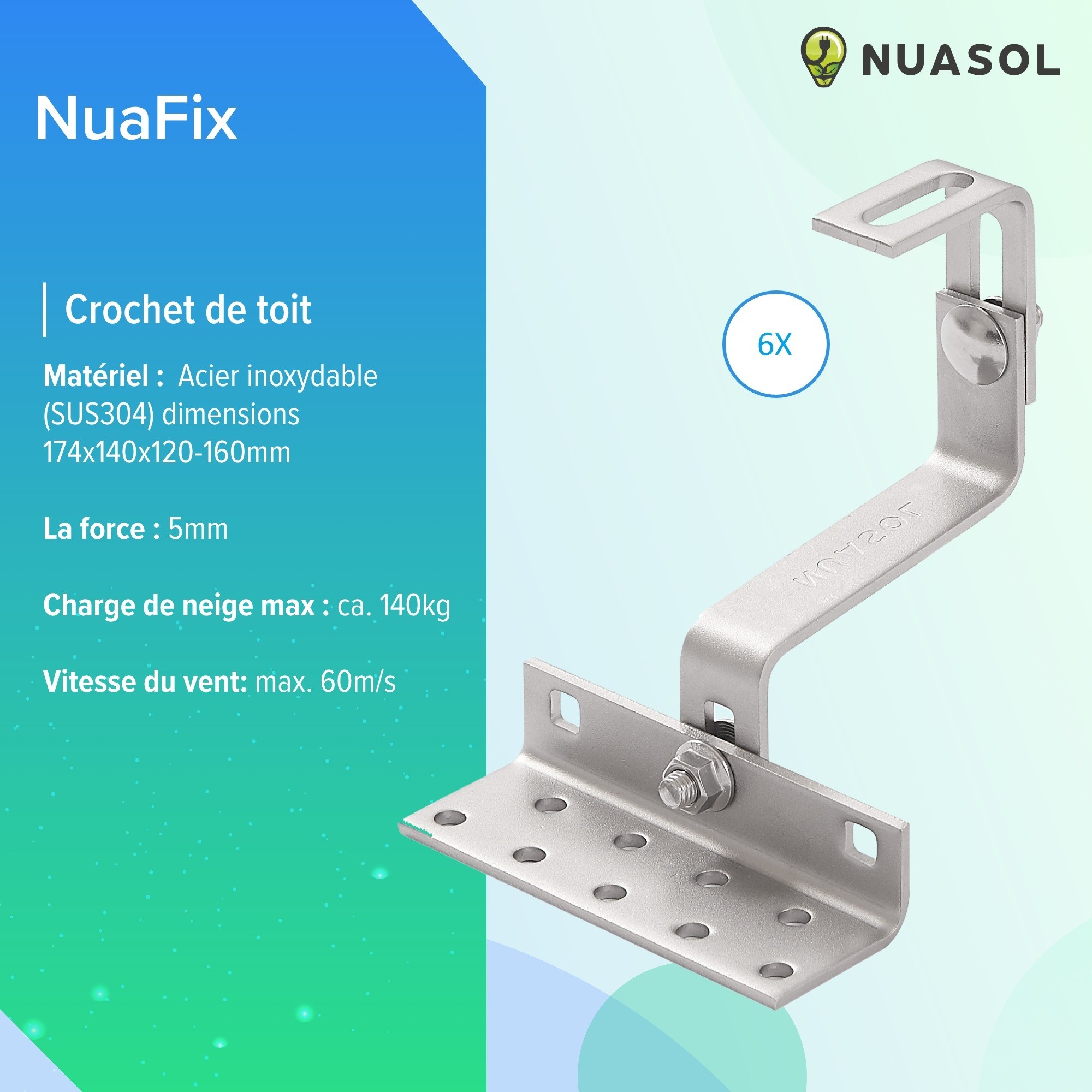

Crochets de toit
Nos équerres en Z fabriquées en acier inoxydable et résistantes aux intempéries sont entièrement prémontées. Nos crochets de toit spéciaux sont conçus pour le démontage de rails en aluminium, de rails profilés, de rails de fixation et pour accueillir des modules photovoltaïques ou des installations solaires.

Product Image 8

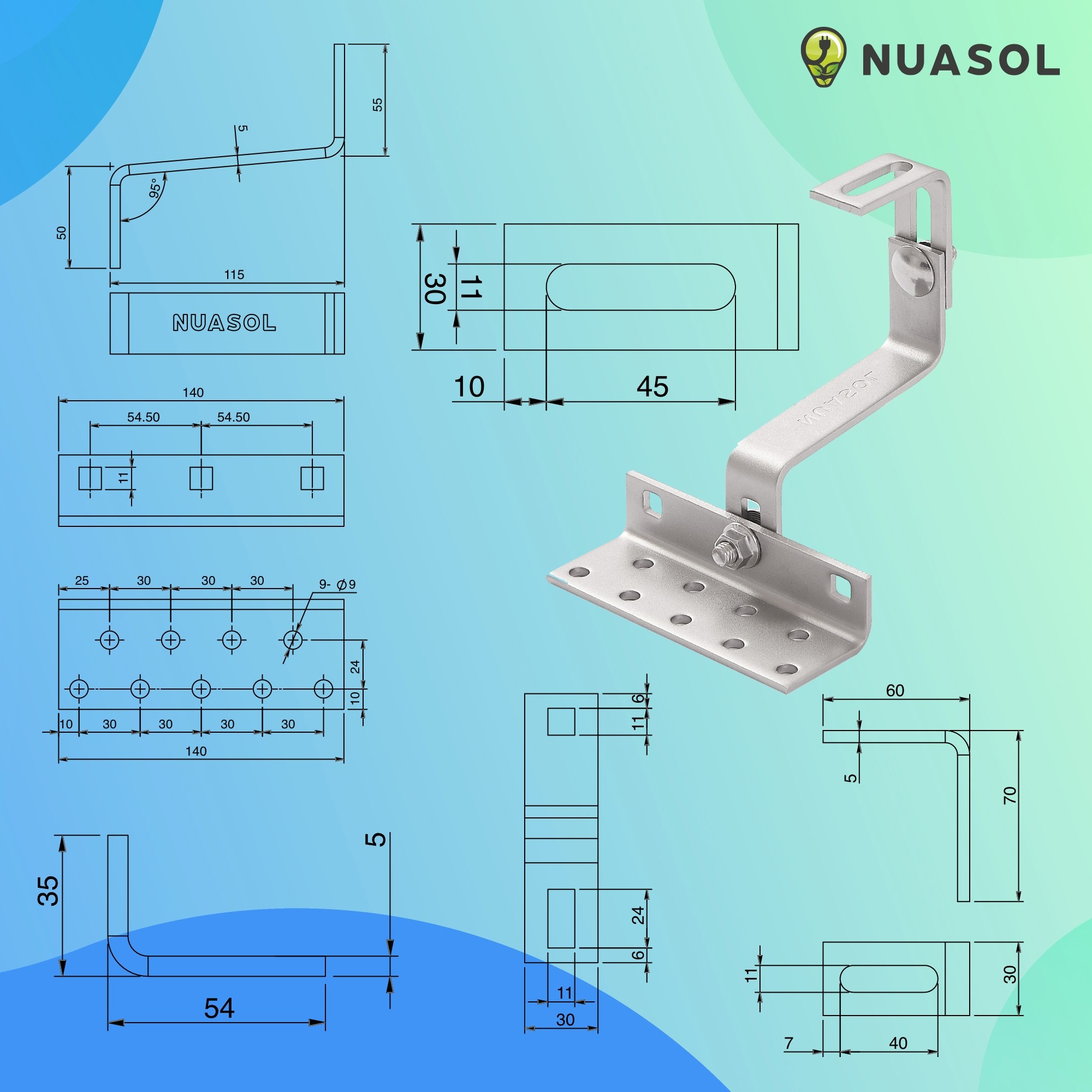

Crochets de toit NuaFix en détail
  • Matériau : acier inoxydable (SUS 304) | Crochet en acier plat : 60 x 30 x 5 mm
  • Longueur intérieure du crochet : 115 mm | Dimensions de la plaque de base : 140 x 54 x 5 mm
  • Trous de fixation : 9 x 9 mm décalés | Réglage en hauteur de la plaque de base : 44-47 mm
  • Réglage en hauteur du crochet en acier plat : 60-92 mm | Mesure du trou oblong : 45 x 11 mm
  • Réglage en hauteur total : 120-160 mm Dimensions totales : 174 x 140 x 120-160 mm | Vis adaptée : M10x25 A2 acier inoxydable

SKU
4252023114660
Dimensions de la plaque de base
140 x 54 x 5 mm

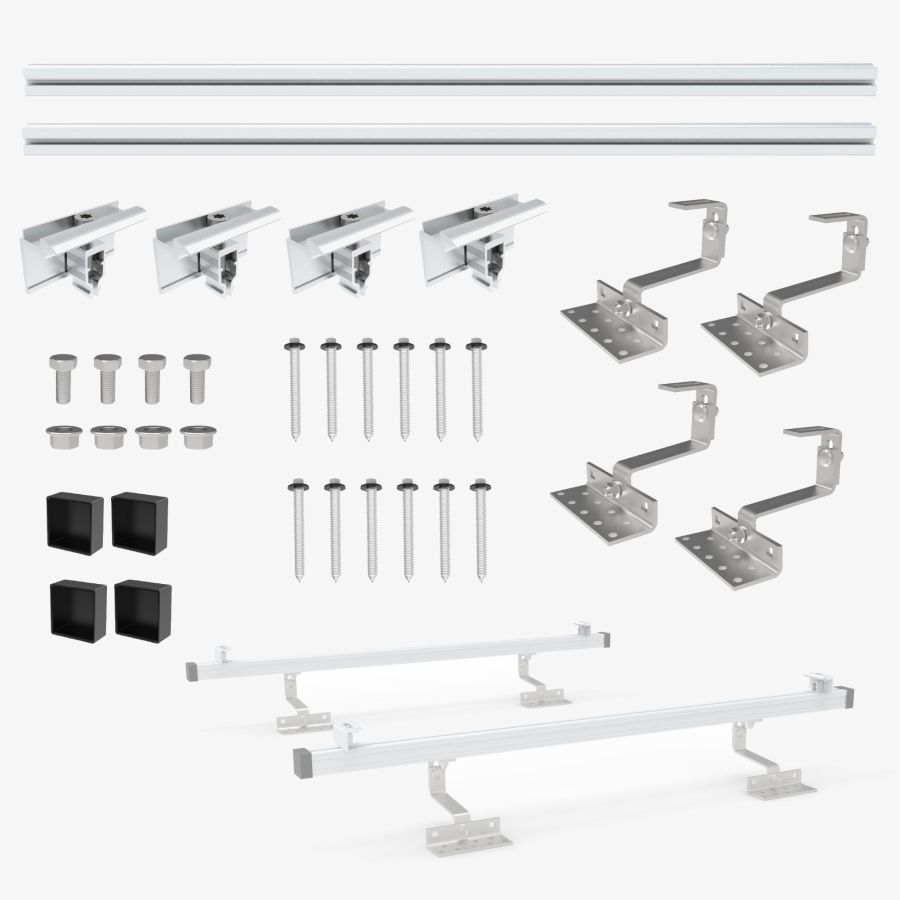

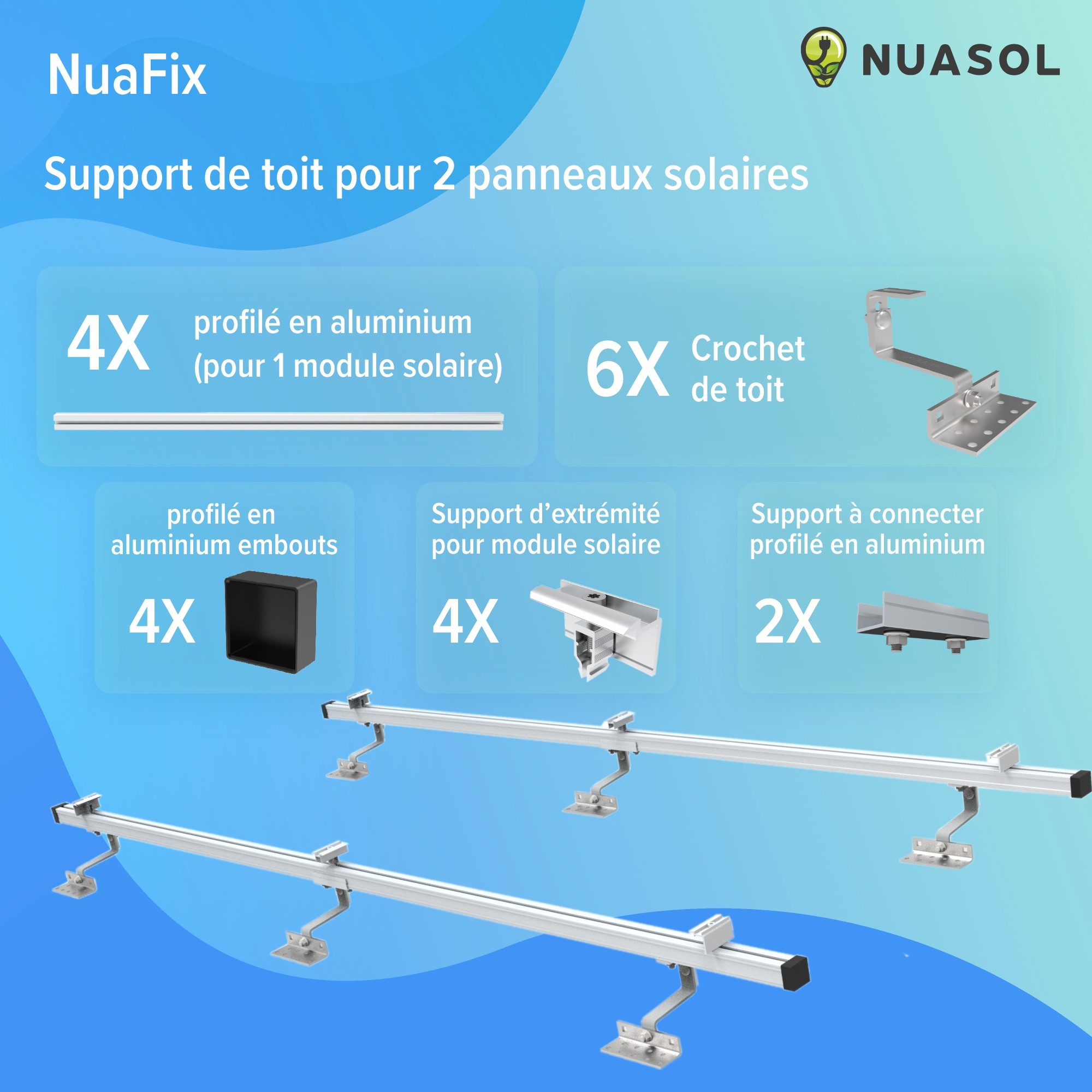

Étendue De La Livraison
  • 4x rail de montage 1230mm
  • 2x 40x40 connecteurs de rail
  • 2x borne intermédiaire
  • 4x pince d'extrémité
  • 6x vis à tête hexagonale
  • 6x écrou à bride
  • Crochet de toit réglable 6x (6x socle en L ; 6x pièce en Z ; 6x articulation en L ; 12x vis de support M10x25 ; 12xécrou à bride M10)
  • 4x capuchon de rail
  • 18x vis à bois
Trous de fixation
9 x 9mm en quinconce
Crochet en acier plat
60 x 30 x 5 mm
Réglage de la hauteur Crochets en acier plat
60-92 mm
Réglage de la hauteur de la plaque de base
44-47 mm
NONE

MIT DEM KAUF DIESER AUKTION VERSICHERN SIE FOLGENDE ANGABEN: DIE BEDINGUNGEN LAUT §12 ABS. § USTG WERDEN ERFÜLLT:

1. ANLAGE UNTER 30 KW PEAK

2. AUF ODER IN DER NÄHE VON PRIVATWOHNUNGEN, PRIVATHÄUSERN, WOHNUNGEN SOWIE ÖFFENTLICHEN UND ANDEREN GEBÄUDEN, DIE FÜR DAS GEMEINWOHL DIENENDE TÄTIGKEITEN GENUTZT WERDEN, GARTENLAUBE, DIE AUCH ZU WOHNZWECKEN GENUTZT WIRD

3. ICH BIN PRIVATPERSON UND BETREIBER DER ANLAGE

4. KEIN GEWERBLICHER WEITERVERKAUF

5. HAFTUNG DES KUNDEN FÜR FALSCHE ANGABEN

6. ALLE ERWORBENEN TEILE WERDEN AUSSCHLIESSLICH IN DER ANLAGE VERBAUT UND SIND WESENTLICHE KOMPONENTEN FÜR DEN BETRIEB DER PV-ANLAGE. WEITERE NACHWEISE ÜBER DEN VERBAU DER ANLAGE KÖNNEN BEI BEDARF VON MIR ERBRACHT WERDEN.

Marque
NuaSol
Désignation Du Modèle
NS-HE-ZDM2
Nombre De Colis
1
Substrats Adaptés
Toiture en tuiles
Dimensions du profilé en aluminium
1230 x 40 x 40 mm Longueur totale 2460 mm
Dimensions de la pince d'extrémité du profilé
70 x 34 x 28,6 mm
Dimensions de la pince centrale du profilé
70 x 39,4 x 22x4 mm
Dimensions du raccord de profil
120 x 45,5 x 25 mm
Dimensions de l'embout profilé
43 x 20 x 43 mm
Famille de produits
Roof Mounting Kit
