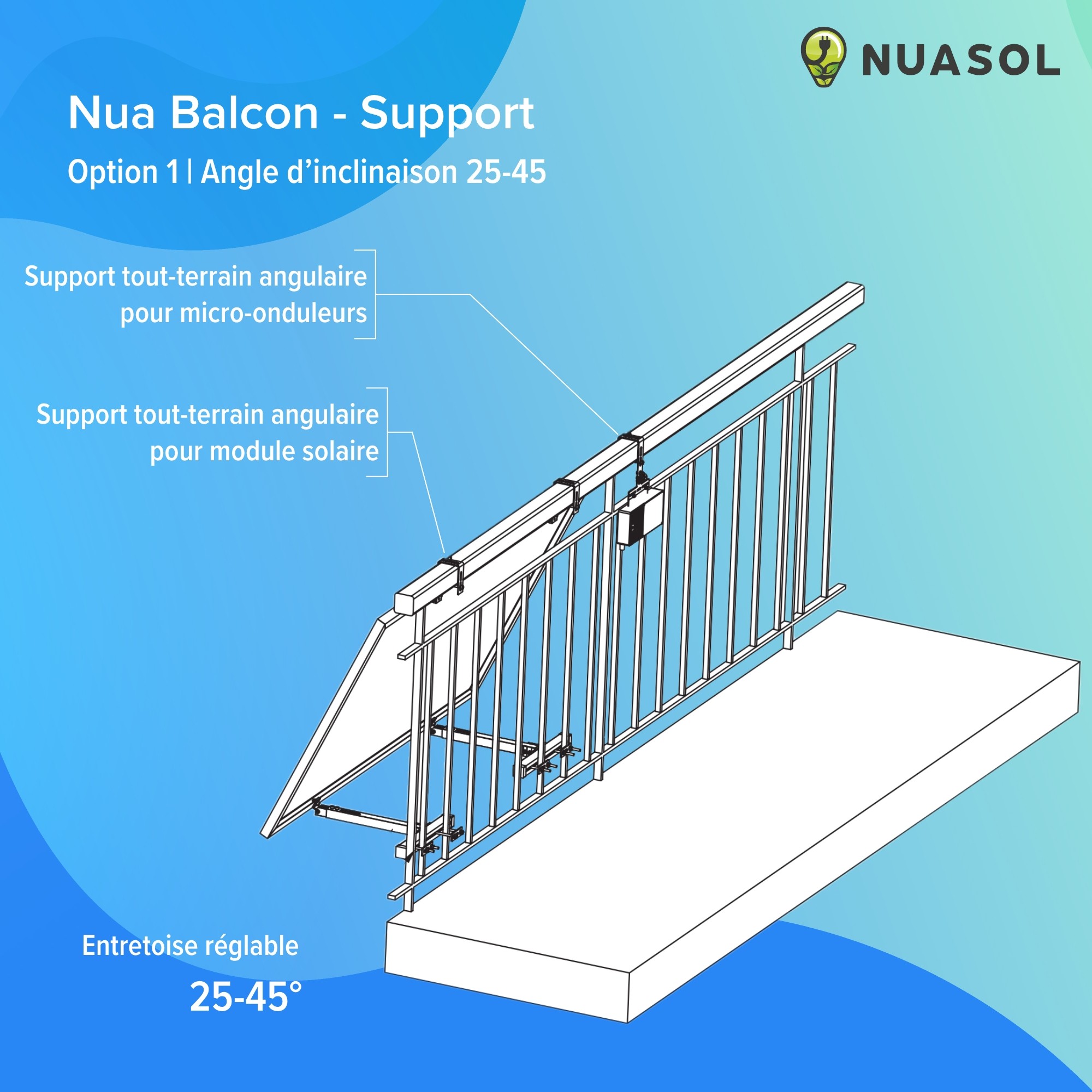

Support de terrain option 1 - 25-45
Grâce aux entretoises réglables, tu peux fixer tes panneaux solaires à ta balustrade et choisir un angle d'inclinaison de 25-45° pour une orientation parfaite.

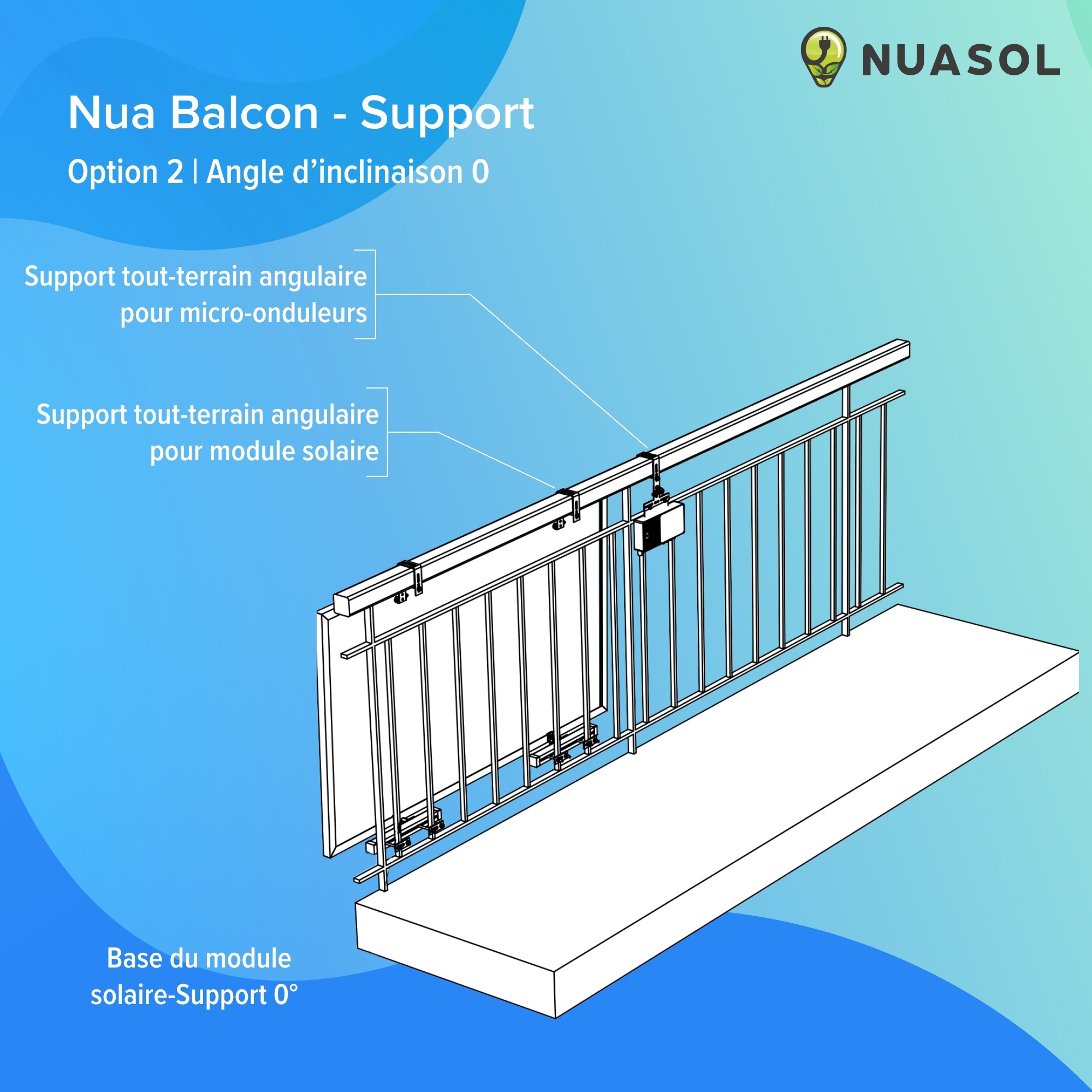

Support de terrain option 2 - 0
Avec le support tout-terrain, tu peux facilement fixer un panneau solaire ainsi que ton onduleur à la balustrade de ton balcon. Avec le support de base, tu peux fixer tes panneaux parallèlement à la balustrade avec un angle d'inclinaison de 0°.

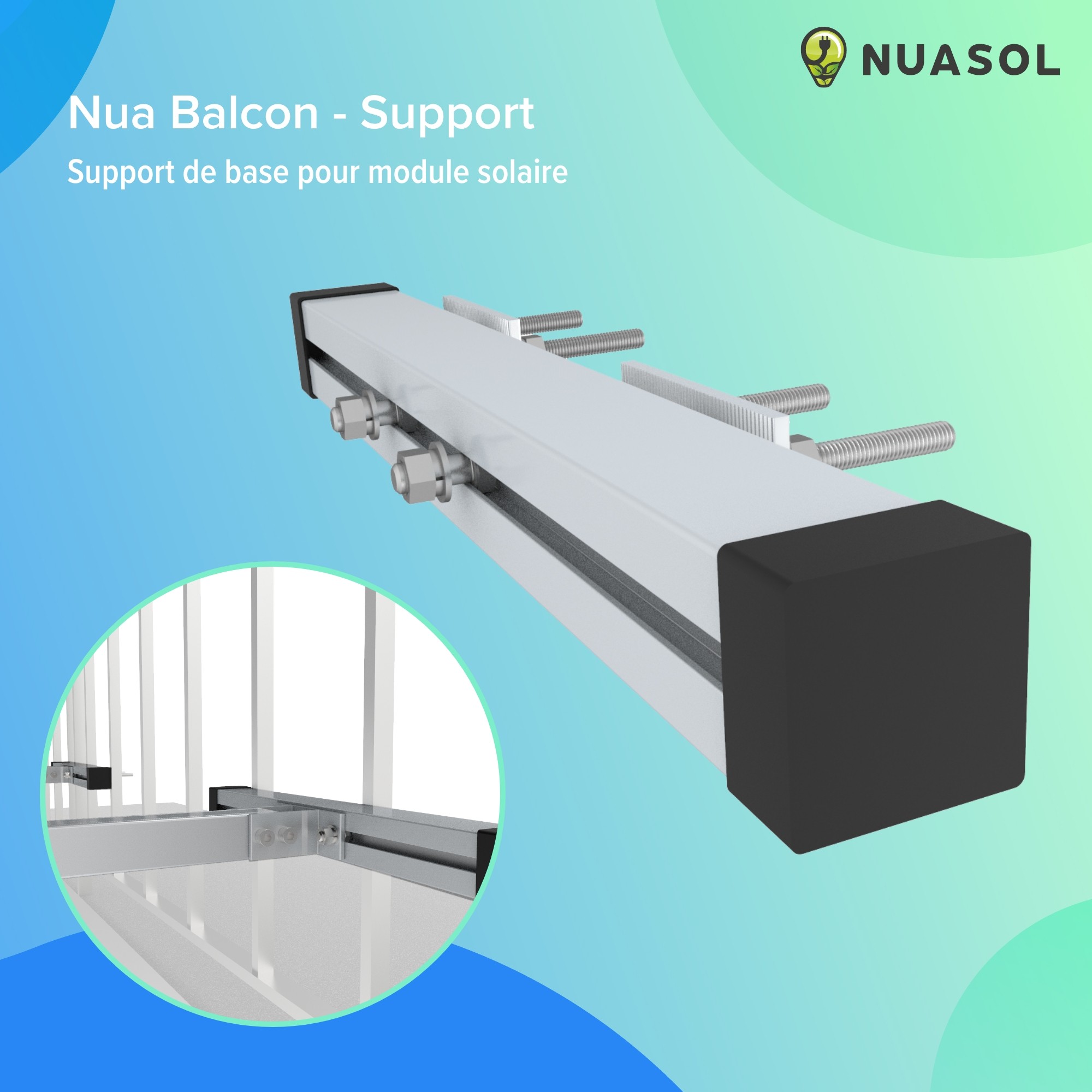

Rail de montage
Taille du rail : 35 x 35 x 400 mm
Matériau du rail : aluminium AL6005-T5
Matériau de l'embout : EPDM
Épaisseur : 1,3 mm
Dimensions de la plaque d'adaptation : 90 x 30 x 5 mm

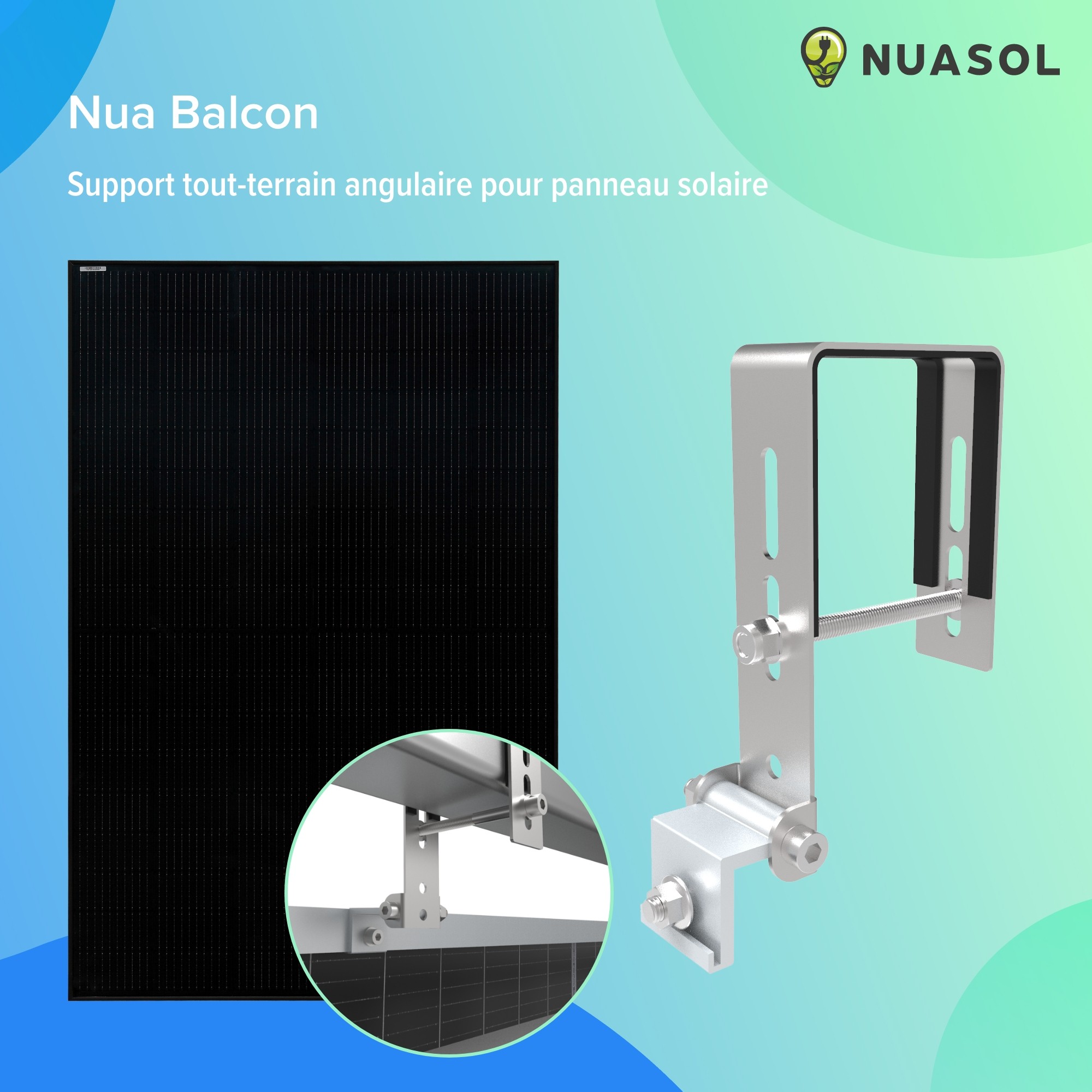

Crochet pour panneau solaire
Taille du crochet, sans connecteur:106x44x166mm
Diamètre maximum de la balustrade:80x80mm
Convient pour type de balustrade:balustrade ronde
Matériau du crochet : Acier inoxydable 304
Épaisseur du matériau : 2mm
Matériau du support:EPDM

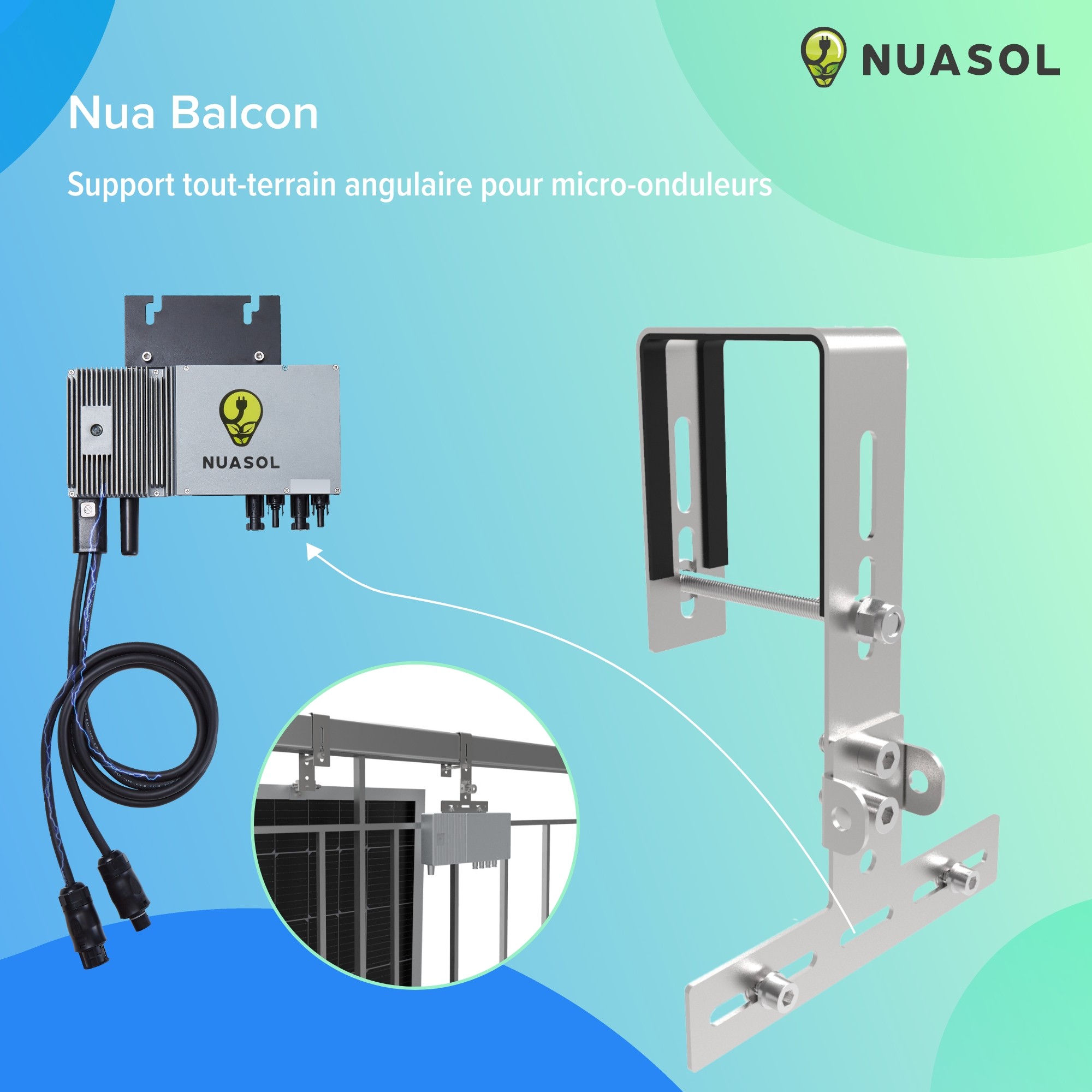

Crochet pour micro-onduleur
Taille du crochet:106x170x216mm
Diamètre maximum du garde-corps : 80x80mm
Convient pour type de balustrade:balustrade ronde
Matériau du crochet : Acier inoxydable 304
Taille de la plaque en T : 170x90x2mm

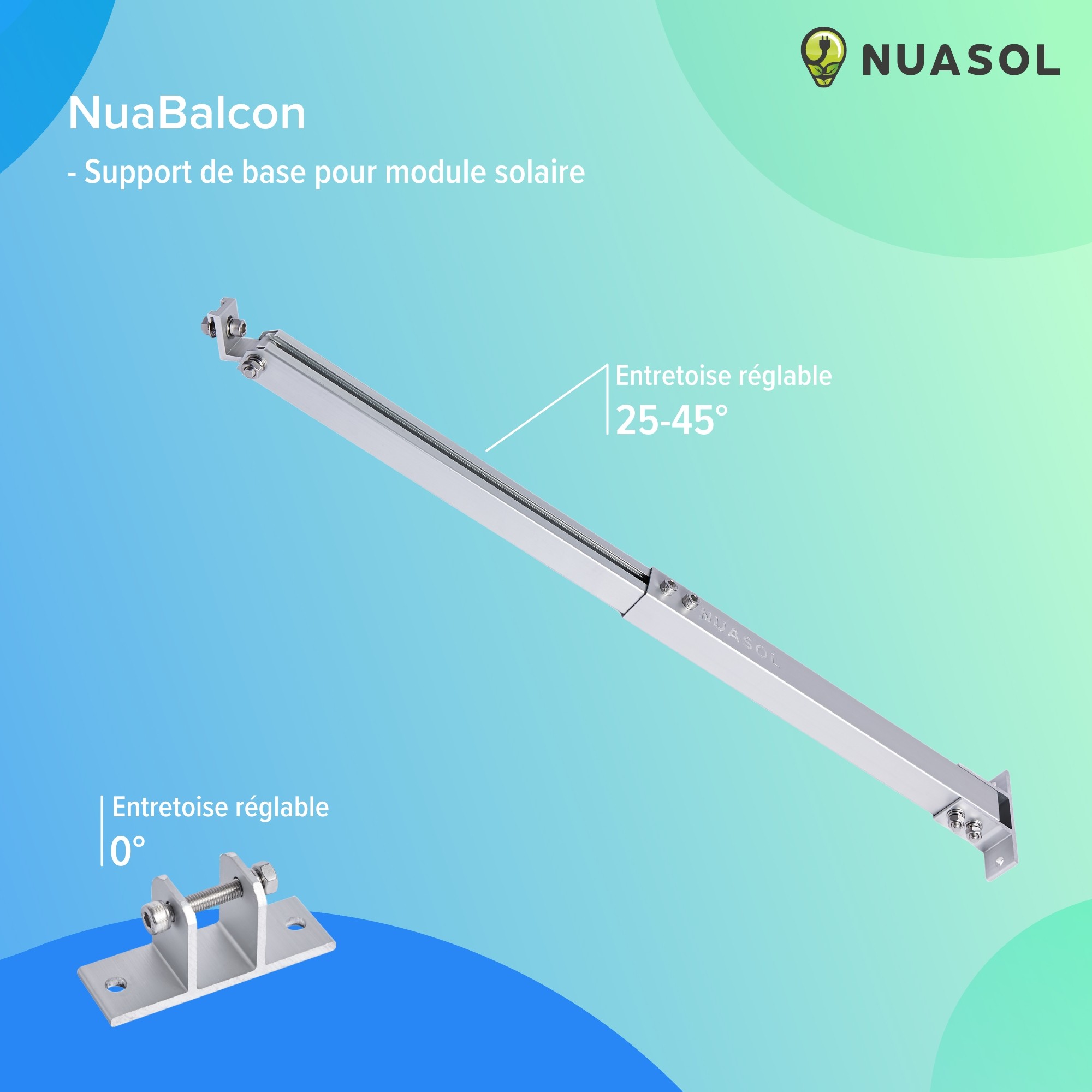

Crochet d'angle d'inclinaison de module solaire
Support réglable de 25 à 45°.
Dimensions (support long) : 35 x 35 x 380 mm
longueur réglable : 380-670 mm
Dimensions, socle et connecteur inclus : 105 x 35 x 479 mm
Matériau : aluminium AL6005-T5
épaisseur : 1,5 mm
Dimensions du connecteur en L:40,6 x 42,75 x 27,2 mm
Dimensions du socle long : 105 x 60 x 35 mm
Taille max. Largeur du module : universelle
Angle réglable : 25-45
base de 0°.
Dimensions - console : 105 x 40 x 35 mm
Matériau : aluminium AL6005-T5
épaisseur : 4 mm
Points forts
- Conception click-in pour le montage de panneaux solaires, plus stable
- Montage à 25-45 degrés & 0 degré
- Grande flexibilité : l'angle peut être réglé librement à l'aide des tubes télescopiques.
- Grande capacité de charge et forte stabilité
- Haut rendement : idéal pour le montage incliné de panneaux solaires sur la balustrade du balcon
- Compatibilité : notre support PV est adapté aux panneaux solaires de toutes tailles.
- Facile à installer et à monter : Installation rapide avec des éléments de fixation en acier inoxydable et placement précis des trous
- Sécurité contrôlée par le TÜV Süd, numéro de certificat : Z2 076828 0068 Rev. 00
Marque
NuaSol
SKU
4252023111959
Poids
4.20 kgs
Couleur
Argent
Longueur réglable
380-670 mm

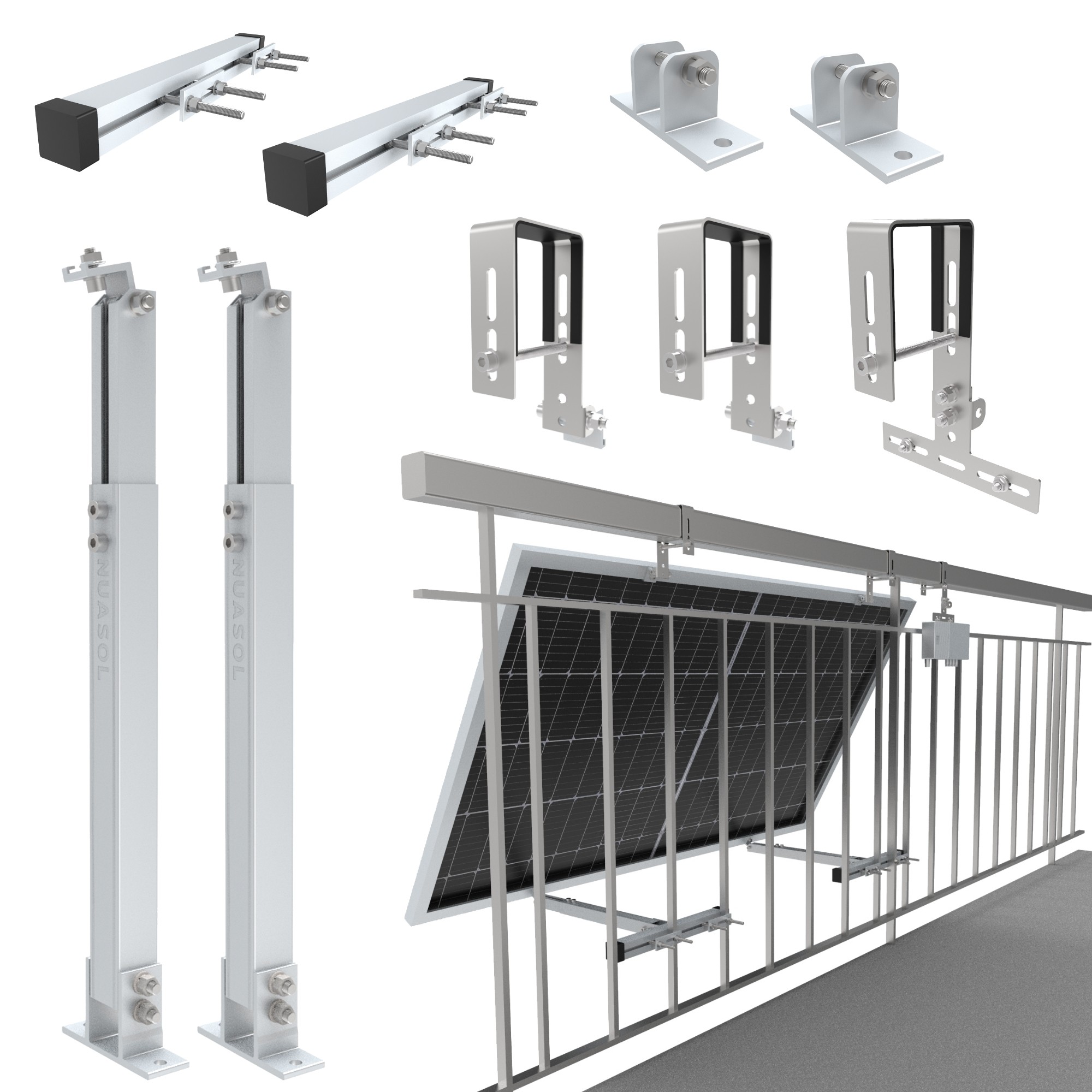

Étendue De La Livraison
- 1 crochet micro-onduleur
- 2x 0° élément de base
- 2x long support réglable
- 2x rail de montage
- 2x crochets pour panneaux solaires
Longueur max. Largeur du module
Universal
Dimensions maximales du garde-corps
80x80mm
Dimensions du rail de montage
35 x 35 x 400 mm
Type de garde-corps adapté
anguleux
Matériau Épaisseur Crochet
2mm
Dimensions, y compris le socle et les connecteurs
105 x 35 x 479 mm
Dimensions du connecteur en L
40,6 x 42,75 x 27,2 mm
Dimensions de l'entretoise réglable
35 x 35 x 380 mm
Dimensions du crochet pour module solaire
106x44x166mm
Dimensions de la plaque d'adaptation
90 x 30 x 5 mm
Dimensions - 0° Console
105 x 40 x 35 mm
Dimensions du socle long
105 x 60 x 35 mm
NONE
MIT DEM KAUF DIESER AUKTION VERSICHERN SIE FOLGENDE ANGABEN: DIE BEDINGUNGEN LAUT §12 ABS. § 3 USTG WERDEN ERFÜLLT:
1. ANLAGE UNTER 30 KW PEAK
2. AUF ODER IN DER NÄHE VON PRIVATWOHNUNGEN, PRIVATHÄUSERN, WOHNUNGEN SOWIE ÖFFENTLICHEN UND ANDEREN GEBÄUDEN, DIE FÜR DAS GEMEINWOHL DIENENDE TÄTIGKEITEN GENUTZT WERDEN, GARTENLAUBE, DIE AUCH ZU WOHNZWECKEN GENUTZT WIRD
3. ICH BIN PRIVATPERSON UND BETREIBER DER ANLAGE
4. KEIN GEWERBLICHER WEITERVERKAUF
5. HAFTUNG DES KUNDEN FÜR FALSCHE ANGABEN
6. ALLE ERWORBENEN TEILE WERDEN AUSSCHLIESSLICH IN DER ANLAGE VERBAUT UND SIND WESENTLICHE KOMPONENTEN FÜR DEN BETRIEB DER PV-ANLAGE. WEITERE NACHWEISE ÜBER DEN VERBAU DER ANLAGE KÖNNEN BEI BEDARF VON MIR ERBRACHT WERDEN.
Réglage De L'Angle
0° & 25-45°
Crochet Matériel
Acier inoxydable 304
Désignation Du Modèle
NS-HE-EBKM-E
Nombre De Colis
1
Famille de produits
Balcony bracket
