Kit de montage sur toiture en tôle trapézoïdale profilé en U 20cm - pour 2 modules

25,16 €

*20% TVA incl., livraison gratuite

|
Délai de livraison 2-4 jours ouvrables
EN STOCK
SKU
4252023116213
Product Image

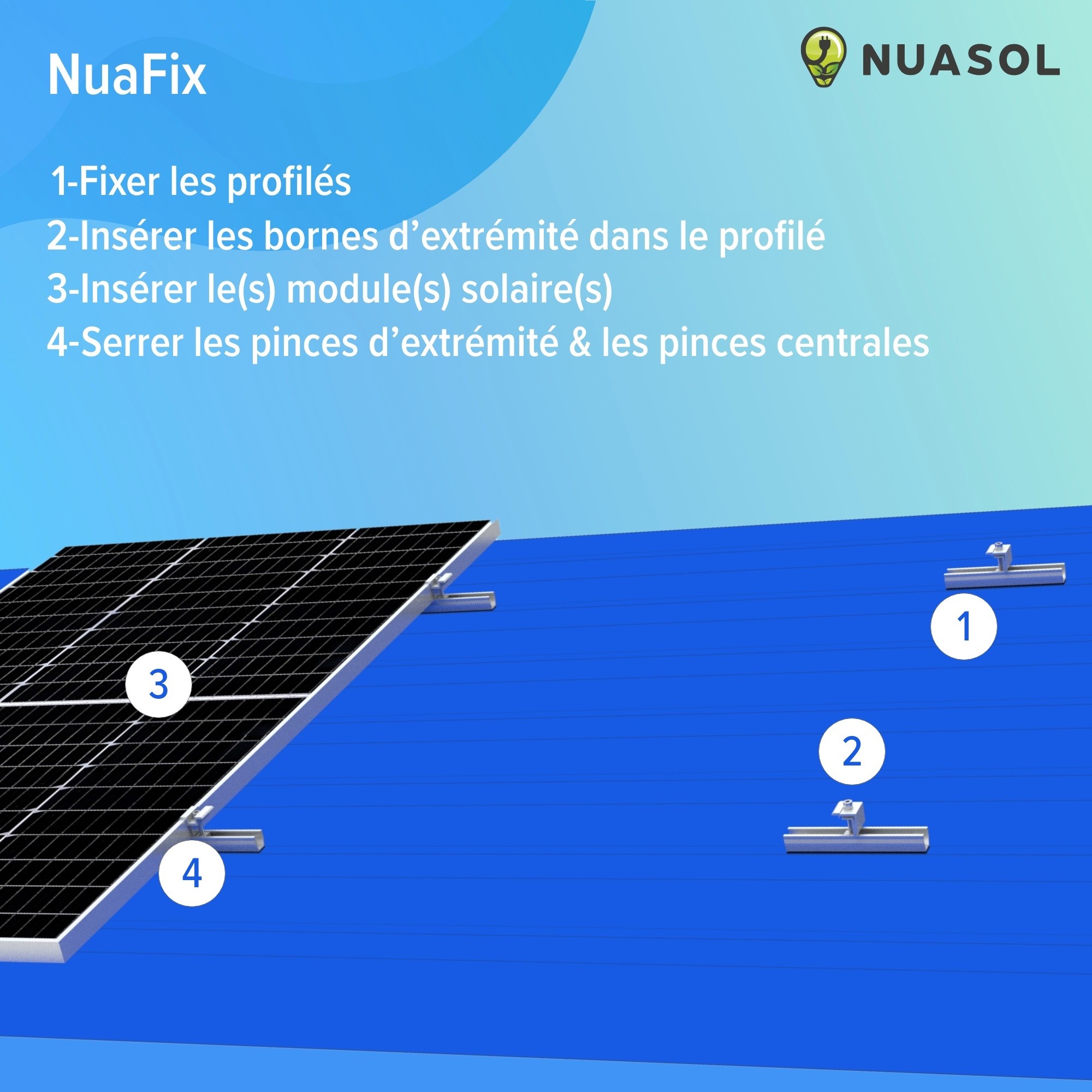

La préparation

1 : Fixer les profilés courts
2 : Fixer les pinces d'extrémité et les pinces centrales sur le profilé
3 : Insérer les modules solaires
4 : Serrer les pinces d'extrémité et les pinces centrales

Product Image 2

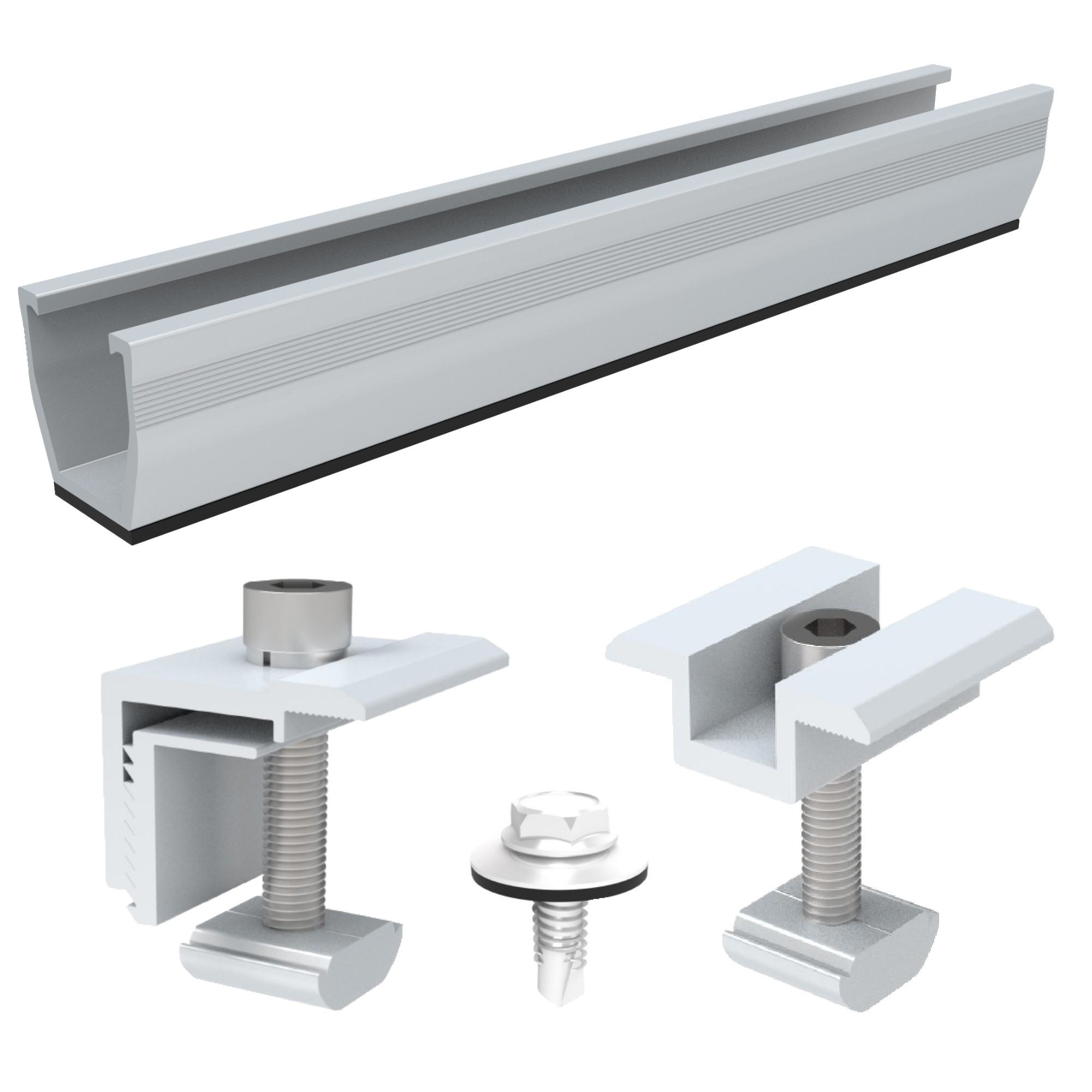

Tout y est !

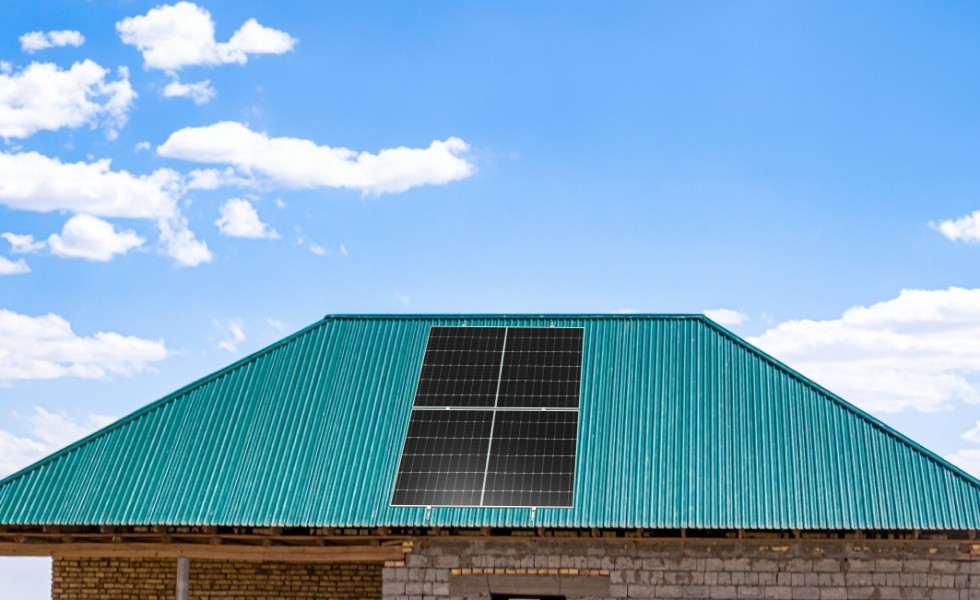

Ce kit de montage complet pour panneaux solaires sur toit en tôle trapézoïdale contient tous les composants nécessaires à la pose d'un panneau solaire sur un toit en tôle.

Product Image 3

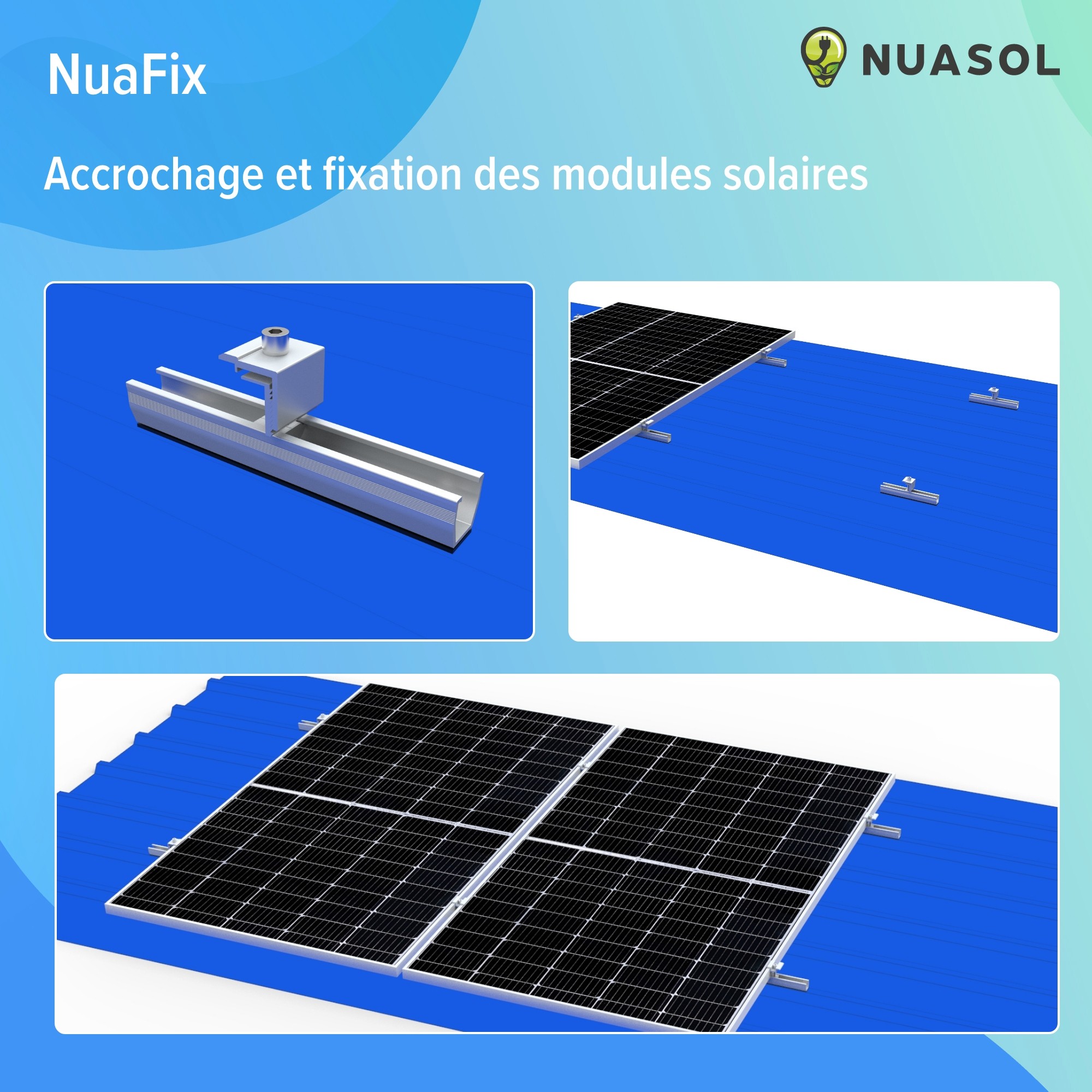

Une installation simple

1 : Préparer les profilés
2 : Accrocher les modules solaires
3 : Serrer les pinces d'extrémité et les pinces centrales

Convient aux modules solaires d'une hauteur de 30 et 35 mm !

Product Image 4

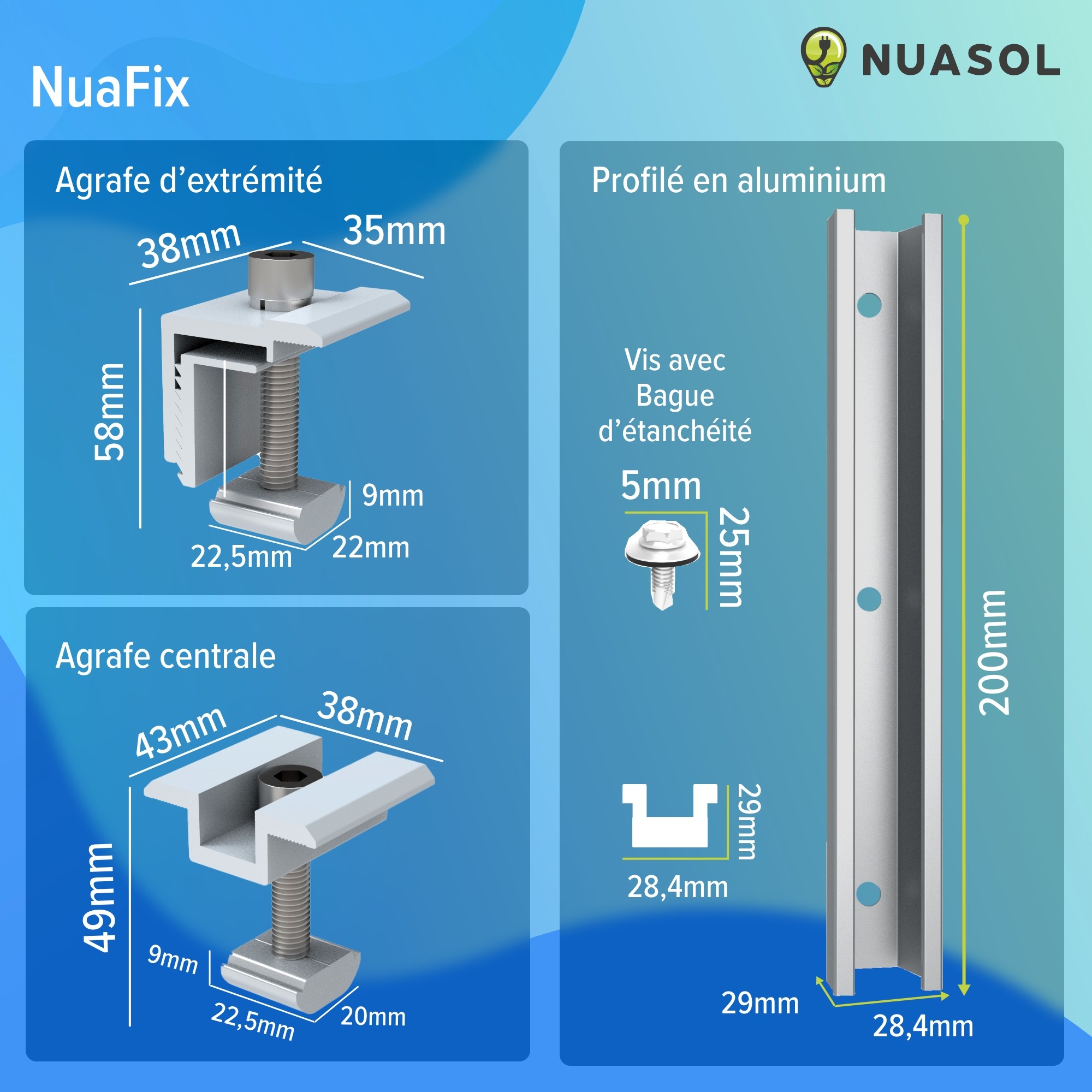

Détails

Dimensions des profilés : 200 x 28,4 x 27 mm
Dimensions de la pince d'extrémité : 38 x 35 x 58 mm
Dimensions de la pince centrale : 43 x 38x 49 mm
Dimensions des vis : 5,5 x 25

Product Image 5

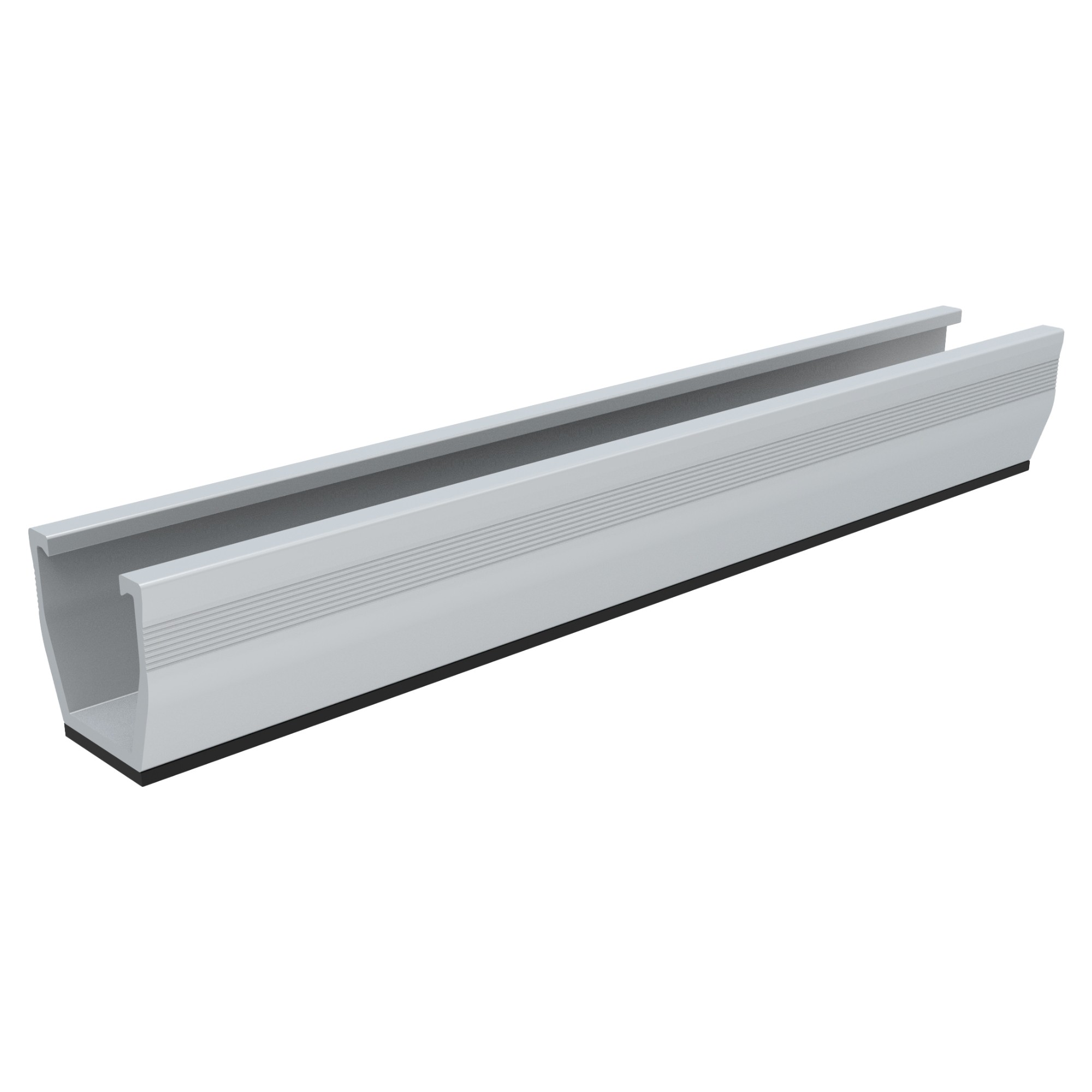

Profilé en aluminium

Le profilé en aluminium AL6005-T5 de haute qualité se distingue par sa résistance aux intempéries et offre de la place pour un grand nombre de types de panneaux solaires. Des supports EDPM se trouvent sous le profilé.

Product Image 6

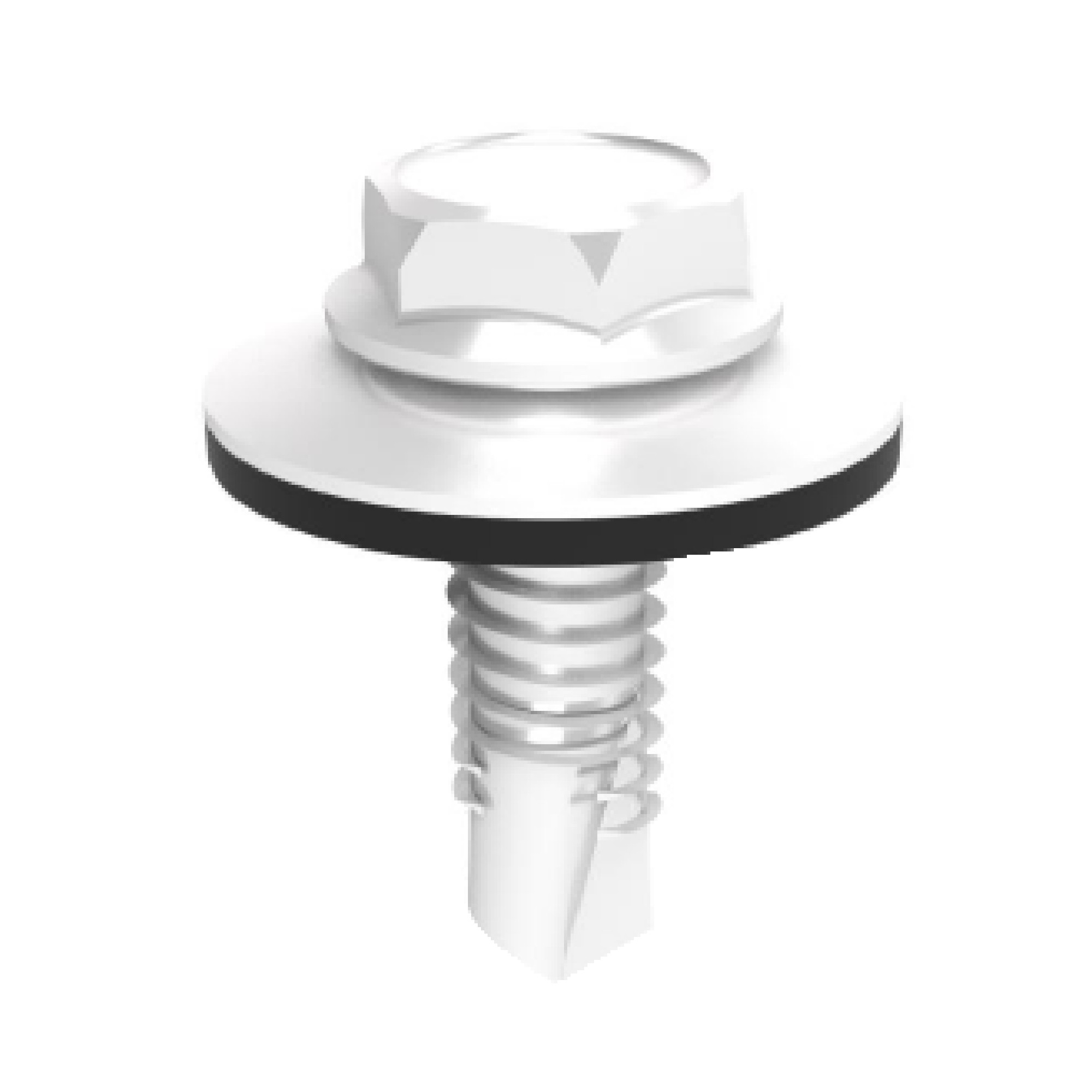

Kit de vis

Les profilés en aluminium se fixent très facilement sur le toit en tôle trapézoïdale à l'aide des 18 vis à bois en acier inoxydable. Les vis disposent d'un joint EDPM sous la tête afin d'éviter que l'eau ne s'écoule dans le toit en tôle.

Product Image 7

Pince d'extrémité & pince centrale

Les pinces d'extrémité et les pinces centrales, fabriquées en aluminium AL6005-T5, fixent le module solaire au profilé en aluminium. Glisser les pinces d'extrémité et les pinces centrales dans le rail, visser, c'est tout !

Product Image 7

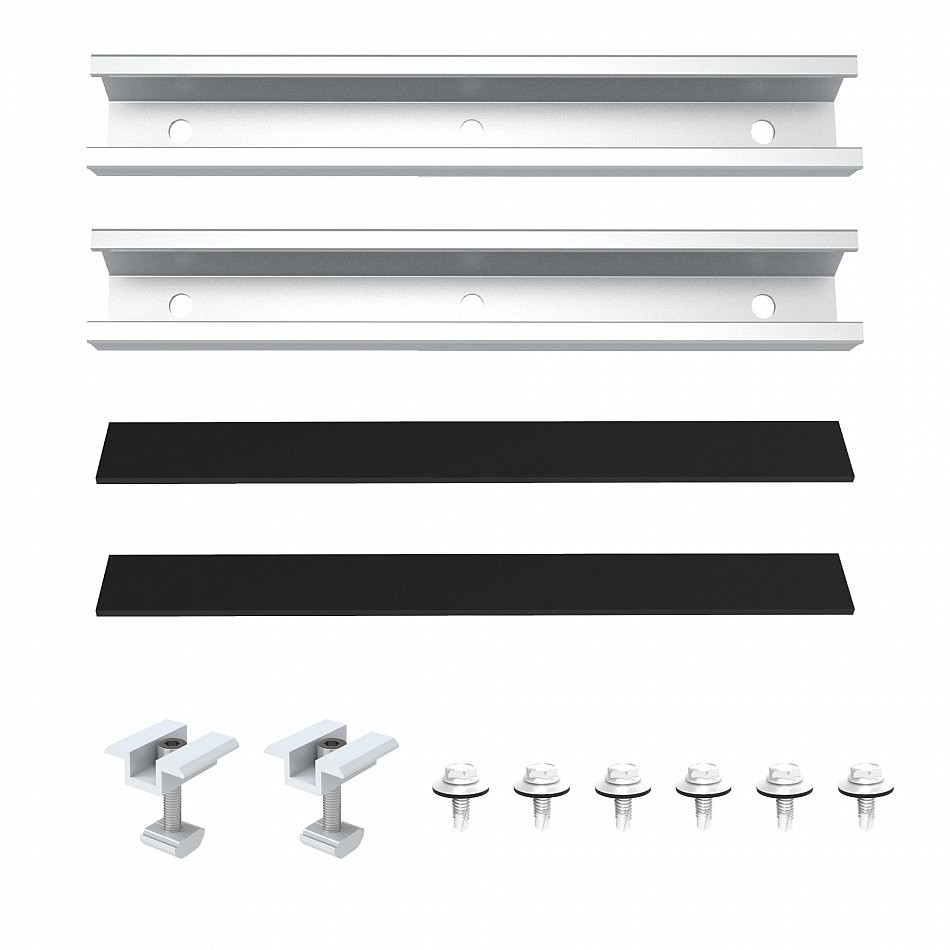

Un kit d'extension pratique

Développez votre installation PV en toute simplicité grâce au kit d'extension NuaSol.

SKU
4252023116213

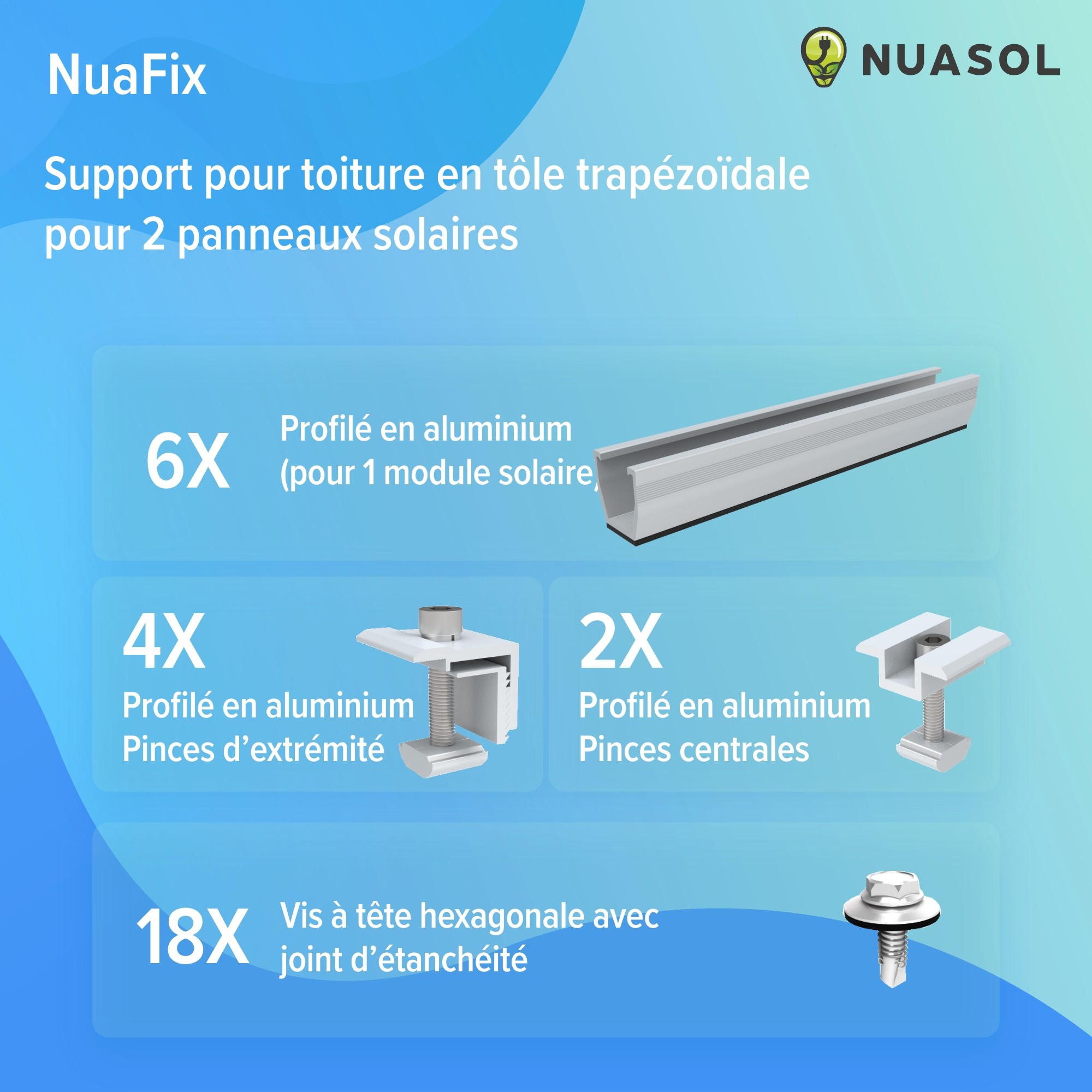

Étendue De La Livraison
  • 6x rail de montage 200 mm
  • 4x pinces d'extrémité
  • 2x pinces centrales
  • 18x vis à bois
NONE

MIT DEM KAUF DIESER AUKTION VERSICHERN SIE FOLGENDE ANGABEN: DIE BEDINGUNGEN LAUT §12 ABS. §3 USTG WERDEN ERFÜLLT:

1. ANLAGE UNTER 30 KW PEAK

2. AUF ODER IN DER NÄHE VON PRIVATWOHNUNGEN, PRIVATHÄUSERN, WOHNUNGEN SOWIE ÖFFENTLICHEN UND ANDEREN GEBÄUDEN, DIE FÜR DAS GEMEINWOHL DIENENDE TÄTIGKEITEN GENUTZT WERDEN, GARTENLAUBE, DIE AUCH ZU WOHNZWECKEN GENUTZT WIRD

3. ICH BIN PRIVATPERSON UND BETREIBER DER ANLAGE

4. KEIN GEWERBLICHER WEITERVERKAUF

5. HAFTUNG DES KUNDEN FÜR FALSCHE ANGABEN

6. ALLE ERWORBENEN TEILE WERDEN AUSSCHLIESSLICH IN DER ANLAGE VERBAUT UND SIND WESENTLICHE KOMPONENTEN FÜR DEN BETRIEB DER PV-ANLAGE. WEITERE NACHWEISE ÜBER DEN VERBAU DER ANLAGE KÖNNEN BEI BEDARF VON MIR ERBRACHT WERDEN.

Marque
NuaSol
Désignation Du Modèle
NS-HE-TDM202
Nombre De Colis
1
Substrats Adaptés
Toiture en tôle trapézoïdale
Dimensions du profilé en aluminium
200 x 28,4 x 27 mm
Dimensions de la pince d'extrémité du profilé
38 x 35 x 58 mm
Dimensions de la pince centrale du profilé
43 x 38x 49 mm
Famille de produits
Roof Mounting Kit
